AC-Servomotor ACSM80N

220 VIP654-polig

Produktübersicht

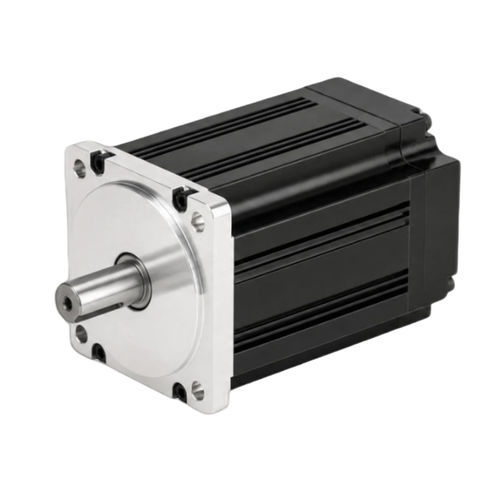

AC-Servomotor 4‑Pol, Baugröße 80 mm, Modell ACSM80N-02430B4-MHZ: 750 W, 220 V, 3000 U/min, Nennmoment 2.39 N·m. Ausgerüstet mit 23‑Bit Absolutencoder und Schutzart IP65; Spitzendrehmoment‑Verhältnis 3×.

Wesentliche Merkmale

• Nennleistung: 750 W (0.75 kW)
• Nenn Drehzahl: 3000 U/min
• Nennmoment: 2.39 N·m
• Spitzendrehmoment: 7.1 N·m
• Encoder: 23‑Bit Absolut
• Schutzart: IP65

Kennzeichnungen

• Teilenummer: ACSM80N-02430B4-MHZ
• Datenblatt-Referenz: ACSM80N-02430B4-MHZ

Elektrische & mechanische Daten

• Nennleistung: 0.75 kW
• Nennleiterspannung: 220 V
• Nennleiterstrom: 3 A
• Spitzenstrom: 9 A
• Nenn Drehzahl: 3000 U/min
• Nennmoment: 2.39 N·m
• Spitzendrehmoment: 7.1 N·m
• Gegen-EMK: 48 V/1000 r.min
• Drehmomentkonstante: 0.8 N·m/A
• Rotorträgheit: 1.82×10⁻⁴ kg·m²
• Phasenwiderstand (L-L): 2.88 Ω
• Phaseninduktivität (L-L): 6.4 mH
• Elektrische Zeitkonstante: 2.22 ms
• Gewicht: 2.9 kg
• Kompatible Antriebe: ACSDP100H-75 / ACSDP100E-75

Encoder & Schutz

• Encoder-Typ: 23‑Bit Absolut
• Isolationsklasse: Klasse B
• Schutzart: IP65
• Umgebungstemperatur: -20°C ~ +40°C
• Umgebungsfeuchte: < 90% r.F. (ohne Kondensation)

Mechanische Abmessungen

• Rahmengröße: 80 mm
• Gehäuselänge (ohne Bremse): 151 mm
• Gehäuselänge (mit Permanentmagnetbremse): 205 mm
• Gehäuselänge (mit elektromagnetischer Bremse): 191 mm

Drehmoment‑Drehzahl‑Kurve
Abbildung der Drehmoment‑Drehzahl‑Kennlinie verfügbar für ACSM80N-02430B4-MHZ.

Technische Daten

• Modellreihe: ACSM80N
• Nennspannung: 220 V
• Spitzenstrom: 9 A
• Nennleiterstrom: 3 A
• Gegen-EMK: 48 V/1000 r.min
• Drehmomentkonstante: 0.8 N·m/A
• Rotorträgheit: 1.82×10⁻⁴ kg·m²
• Phasenwiderstand (L-L): 2.88 Ω
• Phaseninduktivität (L-L): 6.4 mH
• Elektrische Zeitkonstante: 2.22 ms
