AC-Servomotor ACSM130N-15015B4-MH
220 Vmit Bremsemit angeflanschtem Encoder

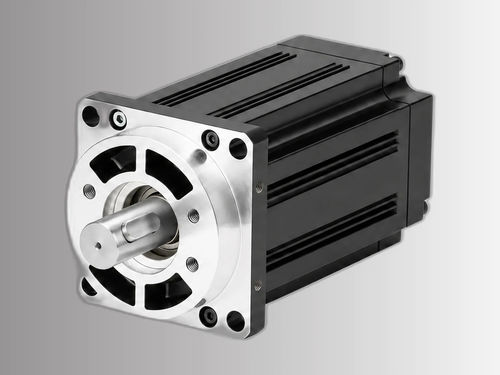

AC-Servomotor - ACSM130N-15015B4-MH - NEOTON MOTOR - 220 V / mit Bremse / mit angeflanschtem Encoder
AC-Servomotor - ACSM130N-15015B4-MH - NEOTON MOTOR - 220 V / mit Bremse / mit angeflanschtem Encoder
AC-Servomotor - ACSM130N-15015B4-MH - NEOTON MOTOR - 220 V / mit Bremse / mit angeflanschtem Encoder - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
AC
Spannung
220 V
Konfiguration
mit Bremse, mit angeflanschtem Encoder
Anzahl der Pole
4-polig
Weitere Eigenschaften
hochauflösend, Hochleistung, mit integriertem Encoder, servogesteuert
Leistung

2,3 kW
(3,13 hp)

Intensität

9,5 A

Drehmoment

Max: 30 Nm
(22,126864 ft.lb)

Min: 15 Nm
(11,063432 ft.lb)

Rotationsgeschwindigkeit

1.500 rpm
(9.424,778 rad.min-1)

Durchmesser

130 mm
(5,12 in)

Betriebstemperatur

Max: 40 °C
(104 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Produktübersicht
AC-Servomotor, 4-polig, Baugröße 130 mm, Nennleistung 2,3 kW, 220 V, 1500 U/min, Nenndrehmoment 15 N·m. Ausgestattet mit 23-Bit Absolutencoder und 2× Spitzenmoment-Verhältnis.

Wesentliche Merkmale
  • Nennleistung: 2,3 kW
  • Nenn-Drehzahl: 1500 U/min
  • Nennmoment: 15 N·m
  • Spitzenmoment: 30 N·m
  • Encoder: 23-Bit Absolut


Teilenummer
ACSM130N-15015B4-MH

Elektrische & mechanische Spezifikationen
Nennleistung: 2,3 kW
Nenn-Netzspannung: 220 V
Nenn-Netzstrom: 9,5 A
Nenn-Drehzahl: 1500 U/min
Nennmoment: 15 N·m
Spitzenmoment: 30 N·m
Back EMF: 114 V/1000 r.min
Drehmomentkonstante: 1,58 N·m/A
Rotorträgheitsmoment: 2,77×10⁻³ kg·m²
Phasenwiderstand (L-L): 1,1 Ω
Phaseninduktivität (L-L): 4,45 mH
Elektrische Zeitkonstante: 4,05 ms
Gewicht: 12,6 kg
Kompatible Antriebe: ACSDP200H / ACSDP200E

Encoder & Schutz
Encoder-Typ: 23-Bit Absolut
Isolationsklasse: Klasse B
Umgebungstemperatur: -20°C ~ +40°C
Relative Luftfeuchte: < 90% RH (nicht kondensierend)

Mechanische Abmessungen
Baugröße: 130 mm
Gehäuselänge (ohne Bremse): 241 mm
Gehäuselänge (mit Permanentmagnetbremse): 311 mm
Gehäuselänge (mit elektromagnetischer Bremse): 322 mm

Zusätzliche Produktabbildungen
Drehmoment-Drehzahl-Kurven und mechanische Zeichnungen werden zur Leistungs- und Maßreferenz bereitgestellt.

Technische Daten / Spezifikationen
  • Modell / Serie: ACSM130N-Serie
  • Teilenummer: ACSM130N-15015B4-MH
  • Nennleistung: 2,3 kW (2300 W)
  • Nennspannung: 220 V
  • Nenn-Drehzahl: 1500 U/min
  • Nennmoment: 15 N·m
  • Spitzenmoment: 30 N·m
  • Encoder: 23-Bit Absolutencoder
  • Back EMF: 114 V/1000 r.min
  • Drehmomentkonstante: 1,58 N·m/A
  • Rotorträgheitsmoment: 2,77×10⁻³ kg·m²
  • Phasenwiderstand (L-L): 1,1 Ω
  • Phaseninduktivität (L-L): 4,45 mH
  • Elektrische Zeitkonstante: 4,05 ms
  • Gewicht: 12,6 kg
  • Baugröße: 130 mm
  • Gehäuselänge (ohne Bremse / PM-Bremse / EM-Bremse): 241 mm / 311 mm / 322 mm
  • Kompatible Antriebe: ACSDP200H, ACSDP200E
  • Betriebsbedingungen: -20°C bis +40°C, < 90% RH, nicht kondensierend
