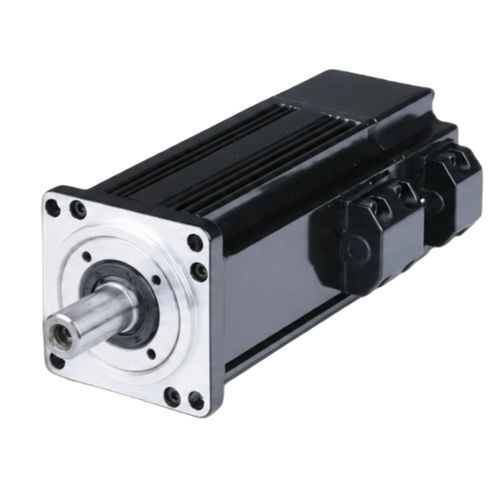

AC-Servomotor ACSM40B-00330A6-HA

220 V5-poliggeschlossene Schleife

Produktübersicht
40 mm Gehäuse, 5-poliger AC-Servomotor (Modell ACSM40B-00330A6-HA). Nennleistung 100 W, Nennspannung 220 V, Nenndrehzahl 3000 U/min, Nenndrehmoment 0,32 N·m. Ausgestattet mit einem 17-Bit Absolutencoder; Maximaldrehzahl 5000 U/min.

Wichtige Merkmale

• Nennleistung: 100 W (0,1 kW)
• Nenndrehzahl: 3000 U/min
• Maximale Drehzahl: 5000 U/min
• Nenndrehmoment: 0,32 N·m; Spitzendrehmoment: 0,96 N·m
• Encoder: 17-Bit Absolut

Artikelnummer
ACSM40B-00330A6-HA

Elektrische & mechanische Spezifikationen

• Nennspannung: 220 V
• Nennstrom: 0,9 A; Spitzenstrom: 2,7 A
• Drehmomentkonstante: 0,35 N·m/A
• Back-EMF-Konstante: 21,6 V / 1000 r.min
• Phasenwiderstand (L-L): 17,6 Ω
• Phaseninduktivität (L-L): 13,2 mH
• Rotorträgheit: 0,06×10⁻⁴ kg·m²
• Polpaarzahl: 5
• Gewicht: 0,4 kg
• Kompatible Antriebe: ACSDP100H-40 / ACSDP100E-40

Encoder & Schutz

• Encoder-Typ: 17-Bit Absolut
• Isolationsklasse: F
• Isolationswiderstand: > 20 MΩ (DC500V)
• Drehrichtung: CCW (von der Wellenfront betrachtet)
• Betriebsumgebung: fern von korrosiven/entzündlichen Gasen, Öl und übermäßigen Staub halten
• Lagerungstemperatur: 0°C bis 40°C
• Lagerfeuchte: 20%–80% (nicht kondensierend)
• Installationshöhe: ≤ 1000 m (Leistungsabfall darüber)

Mechanische Abmessungen

• Gehäusegröße: 40 mm
• Gehäuselänge (ohne Bremse): 93 mm

Zusätzliche technische Unterlagen
Enthält Drehzahl‑Drehmoment-Kurve und mechanische Zeichnung für die ACSM40B-Serie.

Technische Daten

• Modell / Serie: ACSM40B series
• Artikelnummer: ACSM40B-00330A6-HA
• Nennleistung: 100 W (0,1 kW)
• Nennspannung: 220 V
• Nenndrehzahl: 3000 U/min; Maximale Drehzahl: 5000 U/min
• Nenndrehmoment: 0,32 N·m; Spitzendrehmoment: 0,96 N·m
• Nennstrom: 0,9 A; Spitzenstrom: 2,7 A
• Encoder: 17-Bit Absolutencoder
• Drehmomentkonstante: 0,35 N·m/A
• Back-EMF-Konstante: 21,6 V / 1000 r.min
• Phasenwiderstand (L-L): 17,6 Ω; Phaseninduktivität (L-L): 13,2 mH
• Rotorträgheit: 0,06×10⁻⁴ kg·m²
• Polpaarzahl: 5
• Gewicht: 0,4 kg
• Kompatible Antriebe: ACSDP100H-40, ACSDP100E-40
• Isolationsklasse: F; Isolationswiderstand: > 20 MΩ (DC500V)
• Lagerungstemperatur: 0°C bis 40°C; Lagerfeuchte: 20%–80% nicht kondensierend
• Empfohlene Installationshöhe: ≤ 1000 m (Leistungsanpassung darüber)
