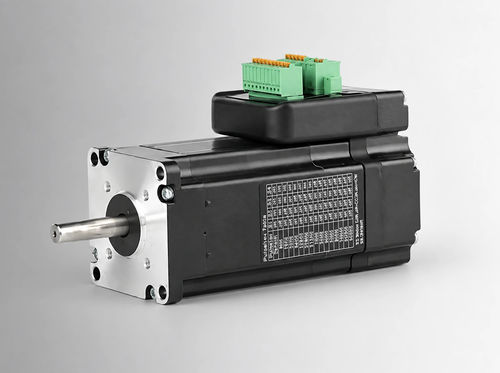

AC-Servomotor UCS57-90

36 Vmit integriertem Drehgeber und integrierter SteuerungNEMA 23

Produktübersicht
Der UCS57-90 ist ein 57 mm integrierter Niederspannungs-AC-Servomotor, der Motor, Encoder, einen DSP-Vektorsteuerungsantrieb und ein Netzwerkkommunikationsmodul in einem kompakten Gehäuse vereint. Er liefert 90 W bei 3000 U/min mit einem Nennmoment von 0,29 N·m und bietet hochauflösendes Feedback für präzise Bewegungssteuerung.

WICHTIGE MERKMALE

• 90 W Nennleistung bei 3000 U/min
• Integrierter DSP-Controller mit Vektorregelungsalgorithmus
• Eingebauter Encoder 1000 PPR
• Netzwerkkommunikationsmodul inklusive
• Kompaktes Gehäuse 57×57×107,5 mm (NEMA 23 Rahmen)

Elektrische Daten
Nennspannung: 36 V AC
Nennleistung: 90 W
Nennspeed: 3000 RPM
Nennmoment: 0,29 N·m
Spitzenmoment: 0,8 N·m
Nennstrom: 3,6 A
Back-EMF-Konstante: 65 V/kRPM
Drehmomentkonstante: 0,08 N·m/A
Rotorspannungsinertie: 0,24 kg·cm²
Encoder-Auflösung: 1000 PPR
Isolationsklasse: B (130°C)
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 107,5 mm
Gewicht: 1 kg
Teilenummer: UCS57-90

Mechanik
Mechanische Zeichnung und maßliche Darstellung sind für die 57 mm integrierte Niederspannungs-Servomotor-Familie verfügbar, um Montage und Integration zu unterstützen.

Technische Spezifikationen

• Modell / Teilenummer: UCS57-90
• Nennleistung: 90 W
• Nennspannung: 36 V AC
• Nennspeed: 3000 RPM
• Nennmoment: 0,29 N·m
• Spitzenmoment: 0,8 N·m
• Nennstrom: 3,6 A
• Back-EMF-Konstante: 65 V/kRPM
• Drehmomentkonstante: 0,08 N·m/A
• Rotorspannungsinertie: 0,24 kg·cm²
• Encoder-Auflösung: 1000 PPR
• Isolationsklasse: B (130°C)
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 107,5 mm
• Gewicht: 1 kg
