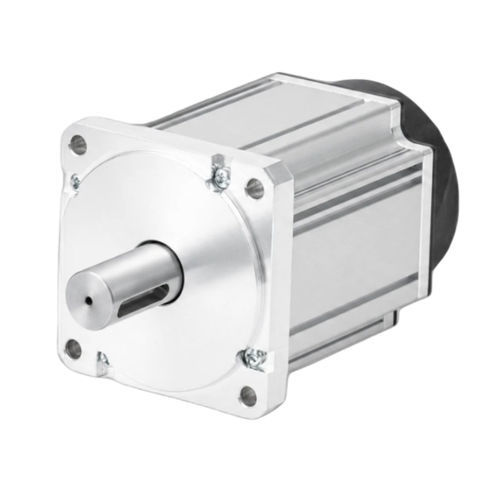

AC-Servomotor ACSM80B

220 V5-poligfür Industrieanwendungen

Produktübersicht
80 mm Gehäuse, 5-poliger AC-Servomotor, 750 W, 220 V. Nenn Drehzahl 3000 RPM, Nennmoment 2,39 N·m und maximale Drehzahl bis 6000 RPM. Ausgestattet mit einem 17-Bit Absolutencoder für präzises Lagefeedback. Geeignet für industrielle Bewegungssteuerungen.

Wesentliche Merkmale

• Nennleistung: 750 W
• Nenn Drehzahl: 3000 RPM
• Maximale Drehzahl: 6000 RPM
• Nennmoment: 2,39 N·m
• Encoder: 17-Bit Absolut

Teileinformationen
Teilenummer: ACSM80B-02430A6-TJA

Elektrische & mechanische Spezifikationen
Nennleistung: 0.75 kW
Nennspannung: 220 V
Nennmoment: 2.39 N·m
Spitzenmoment: 7.17 N·m
Nennstrom: 4.5 Arms
Spitzenstrom: 13.5 Arms
Nenn Drehzahl: 3000 RPM
Maximale Drehzahl: 6000 RPM
Drehmomentkonstante: 0.53 N·m/A
Gegen-EMK: 32.8 V/Krpm
Phasenwiderstand (L-L): 1.2 Ω
Phaseninduktivität (L-L): 4.2 mH
Rotorträgheit: 1.5×10⁻⁴ kg·m²
Polpaarzahl: 5
Kompatible Antriebe: ACSDP100H-75 / ACSDP100E-75

Encoder & Schutz
Encoder-Typ: 17-Bit Absolutencoder
Isolationsklasse: Klasse F

Mechanische Abmessungen
Gehäusegröße: 80 mm
Gehäuselänge (ohne Bremse): 96 mm
Gehäuselänge (mit Bremse): 133 mm

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie und mechanische Zeichnung werden zur Leistungs- und Montage-Referenz bereitgestellt.

Technische Spezifikationen

• Gehäuse: 80 mm
• Pole: 5-polig
• Nennleistung: 750 W (0.75 kW)
• Nennspannung: 220 V
• Nenn Drehzahl: 3000 RPM
• Maximale Drehzahl: 6000 RPM
• Nennmoment: 2.39 N·m
• Spitzenmoment: 7.17 N·m
• Nennstrom: 4.5 Arms
• Spitzenstrom: 13.5 Arms
• Drehmomentkonstante: 0.53 N·m/A
• Gegen-EMK: 32.8 V/Krpm
• Phasenwiderstand (L-L): 1.2 Ω
• Phaseninduktivität (L-L): 4.2 mH
• Rotorträgheit: 1.5×10⁻⁴ kg·m²
• Polpaarzahl: 5
• Encoder: 17-Bit Absolutencoder
• Isolationsklasse: F
• Kompatible Antriebe: ACSDP100H-75, ACSDP100E-75
• Gehäuselänge (ohne Bremse): 96 mm; mit Bremse: 133 mm
