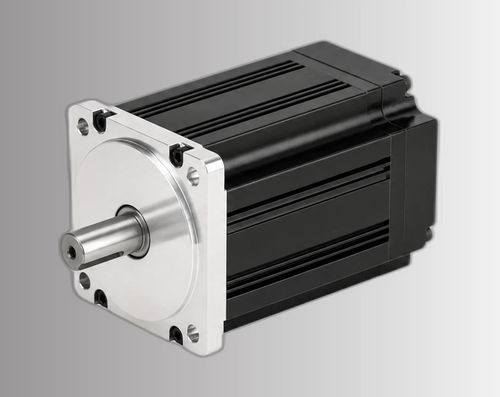

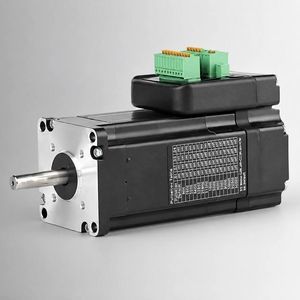

AC-Servomotor ACSM80N-04025B4-MHZ

220 Vmit Bremsemit elektromagnetischer Bremse

Produktübersicht
80 mm Gehäuse, 4-poliger AC-Servomotor, 1,0 kW, 220 V, Nenndrehzahl 2500 U/min und Nennmoment 4,0 N·m. Ausgestattet mit 23-Bit Absolutencoder und Schutzart IP65. Verfügbar mit verschiedenen Bremsoptionen und kompatibel mit den angegebenen Antrieben für industrielle Automatisierungsanwendungen.

Wesentliche Merkmale

• Nennleistung: 1,0 kW
• Nenn-Drehzahl: 2500 U/min
• Nennmoment: 4,0 N·m
• Spitzenmoment: 12 N·m
• Encoder: 23-Bit Absolut
• Schutzart: IP65

Identifikatoren
Teilenummer — ACSM80N-04025B4-MHZ
Gehäuse / Serie — ACSM80N Series

Elektrische & mechanische Spezifikationen
Parameter — Wert
Nennleistung — 1,0 kW
Nennleiterspannung — 220 V
Nennleitungsstrom — 4,4 A
Spitzenstrom — 13,2 A
Nenn-Drehzahl — 2500 U/min
Nennmoment — 4,0 N·m
Spitzenmoment — 12 N·m
Gegen-EMK — 56 V/1000 r.min
Momentenkonstante — 0,9 N·m/A
Rotorrträgheit — 2.97×10⁻⁴ kg·m²
Phasenwiderstand (L-L) — 1,83 Ω
Phaseninduktivität (L-L) — 4,72 mH
Elektrische Zeitkonstante — 2,58 ms
Gewicht — 4,1 kg
Kompatibler Antrieb — ACSDP100H-75 / ACSDP100E-75

Encoder & Schutz
Parameter — Wert
Encoder-Typ — 23-Bit Absolut
Isolationsklasse — Klasse B
Schutzklasse — IP65
Umgebungstemperatur — -20°C ~ +40°C
Umgebungsluftfeuchte — < 90% RH (nicht kondensierend)

Mechanische Abmessungen
Parameter — Wert
Gehäusegröße — 80 mm
Gehäuselänge (ohne Bremse) — 191 mm
Gehäuselänge (mit Permanentmagnetbremse) — 245 mm
Gehäuselänge (mit elektromagnetischer Bremse) — 231 mm

Enthaltene Visualisierungen
Drehmoment-Drehzahl-Kurve und mechanische Zeichnung für die ACSM80N Serie verfügbar (Visuals zeigen Drehmoment-Drehzahl-Eigenschaften und mechanische Montage/Abmessungen).

Technische Daten

• Serie: ACSM80N Series
• Teilenummer: ACSM80N-04025B4-MHZ
• Gehäusegröße: 80 mm
• Nennleistung: 1,0 kW
• Nennspannung: 220 V
• Nennstrom: 4,4 A
• Spitzenstrom: 13,2 A
• Nenn-Drehzahl: 2500 U/min
• Nennmoment: 4,0 N·m
• Spitzenmoment: 12 N·m
• Encoder: 23-Bit Absolutencoder
• Schutz: IP65
• Isolationsklasse: Klasse B
• Gewicht: 4,1 kg
• Momentenkonstante: 0,9 N·m/A
• Rotorrträgheit: 2.97×10⁻⁴ kg·m²
• Gegen-EMK: 56 V/1000 r.min
• Kompatible Antriebe: ACSDP100H-75 / ACSDP100E-75
• Betriebsumgebung: -20°C bis +40°C, < 90% RH nicht kondensierend
