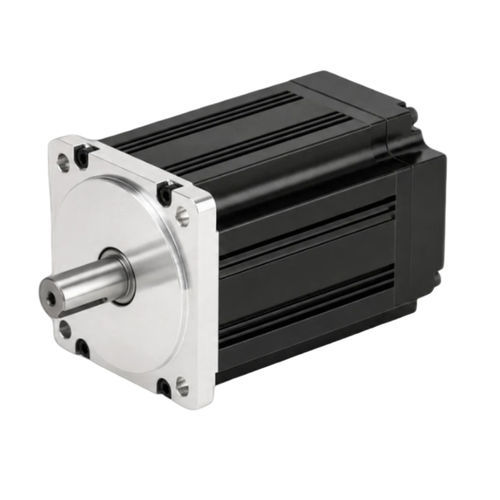

AC-Servomotor ACSM80N

220 VIP654-polig

Produktübersicht
80 mm Gehäuse, 4-poliger AC-Servomotor, Nennleistung 0,73 kW (730 W), Nennspannung 220 V, Nenndrehzahl 2000 RPM und Nenndrehmoment 3,5 N·m. Ausgestattet mit 23-Bit-Absolutencoder und Schutzart IP65; Spitzendrehmoment 10,5 N·m (3× Nennmoment). Geeignet für kompakte industrielle Bewegungssteuerungen, die geschützte Bauform und präzises Positionsfeedback erfordern.

Wesentliche Merkmale

• Nennleistung: 730 W (0,73 kW)
• Nenndrehzahl: 2000 RPM
• Nenndrehmoment: 3,5 N·m
• Spitzendrehmoment: 10,5 N·m
• Encoder: 23-Bit Absolut
• Schutzart: IP65

Teilenummer & Kurzdaten

• Teilenummer: ACSM80N-03520B4-MHZ
• Nennspannung: 220 V
• Nennstrom: 3 A
• Spitzenstrom: 9 A
• Kompatible Drives: ACSDP100H-75, ACSDP100E-75

Elektrische & mechanische Daten
Nennleistung — 0,73 kW
Nennnetzspannung — 220 V
Nennnetzstrom — 3 A
Spitzenstrom — 9 A
Nenndrehzahl — 2000 RPM
Nenndrehmoment — 3,5 N·m
Spitzendrehmoment — 10,5 N·m
Gegen-EMK — 71 V/1000 r.min
Drehmomentkonstante — 1,17 N·m/A
Rotorträgheit — 2,63×10⁻⁴ kg·m²
Phasenwiderstand (L-L) — 3,65 Ω
Phaseninduktivität (L-L) — 8,8 mH
Elektrische Zeitkonstante — 2,4 ms
Gewicht — 3,9 kg

Encoder & Schutz
Encoder-Typ — 23-Bit Absolut
Isolationsklasse — Klasse B
Schutzart — IP65
Umgebungstemperatur — -20°C bis +40°C
Umgebungsluftfeuchte — < 90% r.F. (ohne Kondensation)

Mechanische Abmessungen
Gehäusegröße — 80 mm
Gehäuselänge (ohne Bremse) — 178 mm
Gehäuselänge (mit Permanentmagnetbremse) — 233 mm
Gehäuselänge (mit elektromagnetischer Bremse) — 219 mm

Drehmoment‑Geschwindigkeits‑Kennlinie
Die Drehmoment‑Geschwindigkeits‑Kennlinie wird als Diagramm bereitgestellt, das Dauer‑Drehmoment in Abhängigkeit von der Drehzahl und die Spitzendrehmomentkapazität zeigt (siehe Diagrammbild).

Mechanische Zeichnung
Maßblatt und Montageangaben für die ACSM80N-Serie werden bereitgestellt (siehe technische Zeichnung).

Technische Daten

• Serie: ACSM80N series
• Teilenummer: ACSM80N-03520B4-MHZ
• Nennleistung: 0,73 kW (730 W)
• Nennnetzspannung: 220 V
• Nennnetzstrom: 3 A
• Spitzenstrom: 9 A
• Nenndrehzahl: 2000 RPM
• Nenndrehmoment: 3,5 N·m
• Spitzendrehmoment: 10,5 N·m
• Gegen-EMK: 71 V/1000 r.min
• Drehmomentkonstante: 1,17 N·m/A
• Rotorträgheit: 2,63×10⁻⁴ kg·m²
• Phasenwiderstand (L-L): 3,65 Ω
• Phaseninduktivität (L-L): 8,8 mH
• Elektrische Zeitkonstante: 2,4 ms
• Gewicht: 3,9 kg
• Kompatible Drives: ACSDP100H-75, ACSDP100E-75
• Encoder: 23-Bit Absolutencoder
• Isolationsklasse: Klasse B
• Schutzart: IP65
• Umgebungstemperatur: -20°C bis +40°C
• Umgebungsluftfeuchte: < 90% r.F. (ohne Kondensation)
• Gehäusegröße: 80 mm
• Gehäuselänge (o. Bremse): 178 mm
• Gehäuselänge (m. Permanentmagnetbremse): 233 mm
• Gehäuselänge (m. elektromagnetischer Bremse): 219 mm
