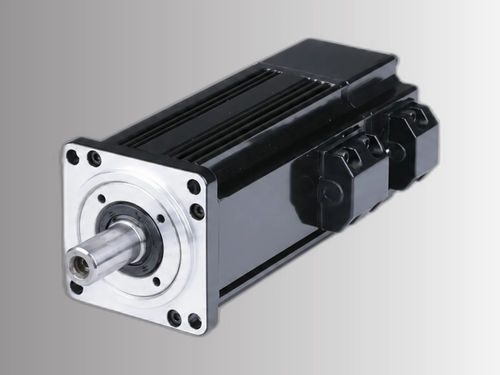

AC-Servomotor ACSM60N-01930B4-MHZ

220 Vmit angeflanschtem EncoderIP65

Produktübersicht
60 mm Baugröße, 4‑poliger AC-Servomotor, Nennleistung 600 W (0,6 kW), 220 V, 3000 RPM mit Nennmoment 1,91 N·m. Ausgestattet mit 23‑Bit Absolut-Encoder, Schutzart IP65 und 3× Spitzenmomentverhältnis (Spitzenmoment 5,73 N·m).

Wichtigste Merkmale

• Nennleistung: 600 W
• Nennspeed: 3000 RPM
• Nennmoment: 1.91 N·m
• Spitzenmoment: 5.73 N·m
• Encoder: 23‑Bit Absolut
• Schutzart: IP65

Kurzdaten

• Teilenummer: ACSM60N-01930B4-MHZ
• Nennleistung: 600 W
• Nennspannung: 220 V
• Nennspeed: 3000 RPM
• Nennmoment: 1.91 N·m
• Spitzenmoment: 5.73 N·m

Elektrische & mechanische Daten
Nennleistung: 0.6 kW
Nennleiterspannung: 220 V
Nennleiterstrom: 3.5 A
Nennspeed: 3000 RPM
Nennmoment: 1.91 N·m
Spitzenmoment: 5.73 N·m
Back EMF: 34 V/1000 r.min
Drehmomentkonstante: 0.55 N·m/A
Rotorträgheitsmoment: 0.39×10⁻⁴ kg·m²
Phasenwiderstand (L-L): 1.39 Ω
Phaseninduktivität (L-L): 10.7 mH
Elektrische Zeitkonstante: 5.5 ms
Gewicht: 2.07 kg
Kompatible Antriebe: ACSDP100H-40 / ACSDP100E-40

Encoder & Schutz
Encoder-Typ: 23‑Bit Absolut
Isolationsklasse: Klasse F
Schutzart: IP65
Umgebungstemperatur: -20°C ~ +40°C
Relative Luftfeuchte: < 90% RH (nicht kondensierend)

Mechanische Abmessungen
Baugröße: 60 mm
Gehäuselänge (ohne Bremse): 169 mm
Gehäuselänge (mit Permanentmagnetbremse): 217 mm

Drehmoment-Drehzahl-Kennlinie
Die Drehmoment-Drehzahl-Kurve ist auf der Produktseite als Bild verfügbar (indikative Kennlinie für ACSM60N-01930B4-MHZ).

Mechanische Zeichnung
Mechanische Zeichnung für die ACSM60N-Serie verfügbar (Maß- und Befestigungsdetails).

Eigenschaften / Technische Daten

• Baugröße: 60 mm
• Polzahl: 4‑polig
• Nennleistung: 600 W (0.6 kW)
• Nennspannung: 220 V
• Nennspeed: 3000 RPM
• Nennmoment: 1.91 N·m
• Spitzenmoment: 5.73 N·m (3× Spitzenverhältnis)
• Encoder: 23‑Bit Absolut-Encoder
• Schutzart: IP65
• Back EMF: 34 V/1000 r.min
• Drehmomentkonstante: 0.55 N·m/A
• Phasenwiderstand (L-L): 1.39 Ω
• Phaseninduktivität (L-L): 10.7 mH
• Elektrische Zeitkonstante: 5.5 ms
• Rotorträgheitsmoment: 0.39×10⁻⁴ kg·m²
• Gewicht: 2.07 kg
• Kompatible Antriebe: ACSDP100H-40, ACSDP100E-40
• Betriebsumgebung: -20°C bis +40°C, <90% RH nicht kondensierend
