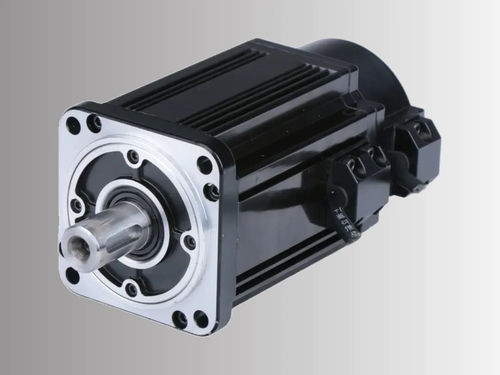

AC-Servomotor ACSM130B-07725A6-MH

220 Vmit angeflanschtem Encodergeschlossene Schleife

Produktübersicht
AC-Servomotor in 130 mm Baugröße, Modell ACSM130B-07725A6-MH. Nennleistung 2,0 kW und Nenndrehmoment 7,7 N·m bei 2500 U/min. Entwickelt für industrielle Bewegungssteuerungen mit kompakter Bauweise und einem 17-Bit Absolutencoder für präzise Positionierung.

Wesentliche Merkmale

• Nennleistung: 2,0 kW
• Nenn-Drehzahl: 2500 U/min
• Nennmoment: 7,7 N·m
• Spitzenmoment: 22 N·m
• Encoder: 17-Bit Absolut

Elektrische & mechanische Spezifikationen
Nennleistung: 2,0 kW
Nenn-Netzspannung: 220 V
Nenn-Netzstrom: 7,5 A
Nenn-Drehzahl: 2500 U/min
Nennmoment: 7,7 N·m
Spitzenmoment: 22 N·m
Gegen-EMK: 68 V/1000 r.min
Drehmomentkonstante: 1,03 N·m/A
Rotorträgheitsmoment: 1,53×10⁻³ kg·m²
Phasenwiderstand (L-L): 1,01 Ω
Phaseninduktivität (L-L): 2,94 mH
Elektrische Zeitkonstante: 2,91 ms
Kompatibler Antrieb: ACSDP200H / ACSDP200E

Encoder & Schutz
Encoder-Typ: 17-Bit Absolut
Isolationsklasse: Klasse B

Mechanische Abmessungen
Baugröße: 130 mm
Gehäuselänge (ohne Bremse): 192 mm

Zusätzliche Darstellungen
Drehmoment-Drehzahl-Kurve und mechanische Zeichnung auf der Produktseite verfügbar.

Technische Daten

• Modell / Serie: ACSM130B series
• Teilenummer: ACSM130B-07725A6-MH
• Nennleistung: 2000 W
• Nennspannung: 220 V
• Nennstrom: 7,5 A
• Nenn-Drehzahl: 2500 U/min
• Nennmoment: 7,7 N·m
• Spitzenmoment: 22 N·m
• Encoder: 17-Bit Absolut
• Gegen-EMK: 68 V/1000 r.min
• Drehmomentkonstante: 1,03 N·m/A
• Rotorträgheitsmoment: 1,53×10⁻³ kg·m²
• Phasenwiderstand (L-L): 1,01 Ω
• Phaseninduktivität (L-L): 2,94 mH
• Elektrische Zeitkonstante: 2,91 ms
• Kompatible Antriebe: ACSDP200H / ACSDP200E
• Baugröße: 130 mm
• Gehäuselänge (ohne Bremse): 192 mm
