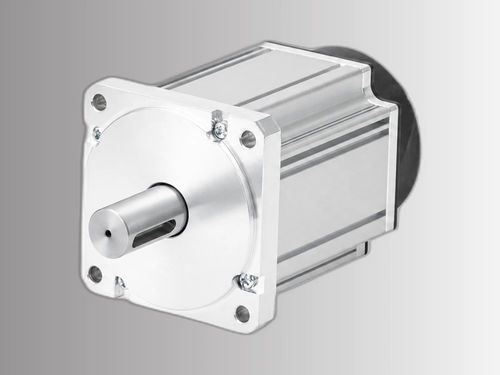

AC-Servomotor ACSM80B-03230A6-TJA

220 V5-polighochauflösend

Produktübersicht
Baugröße 80 mm, 5-poliger AC-Servomotor Modell ACSM80B-03230A6-TJA. Nennleistung 1.0 kW, Nennspannung 220 V, Nenndrehzahl 3000 RPM und Nenndrehmoment 3.18 N·m. Integrierter 17-Bit Absolutencoder; maximale Drehzahl 6000 RPM.

Wichtigste Merkmale

• Nennleistung: 1.0 kW
• Nenndrehzahl: 3000 RPM
• Max. Drehzahl: 6000 RPM
• Nennmoment: 3.18 N·m
• Encoder: 17-Bit Absolut

Basisinformationen

• Teilenummer: ACSM80B-03230A6-TJA
• Nennleistung: 1000 W
• Nennspannung: 220 V
• Nenndrehzahl: 3000 RPM
• Max. Drehzahl: 6000 RPM
• Nennmoment: 3.18 N·m
• Spitzenmoment: 7.96 N·m

Elektrische & mechanische Spezifikationen

• Nennstrom: 5.8 Arms
• Spitzenstrom: 15.6 Arms
• Drehmomentkonstante: 0.55 N·m/A
• Back-EMF: 32.5 V/Krpm
• Phasenwiderstand (L-L): 1.17 Ω
• Phaseninduktivität (L-L): 3.9 mH
• Rotorträgheit: 1.55×10⁻⁴ kg·m²
• Polpaarzahl: 5
• Kompatibler Antrieb: ACSDP100H-75 / ACSDP100E-75

Encoder & Schutz

• Encoder-Typ: 17-Bit Absolut
• Isolationsklasse: F

Mechanische Abmessungen

• Baugröße: 80 mm
• Gehäuselänge (ohne Bremse): 111 mm

Zusätzliche technische Abbildungen
Drehmoment-Drehzahl-Kurve und mechanische Zeichnung sind als technische Produktbilder für Leistungs- und Montageinformationen verfügbar.

Technische Daten

• Rahmen: 80 mm
• Pole: 5-poliges Design
• Nennleistung: 1.0 kW (1000 W)
• Nennspannung: 220 V
• Nenndrehzahl: 3000 RPM
• Max. Drehzahl: 6000 RPM
• Nennmoment: 3.18 N·m
• Spitzenmoment: 7.96 N·m
• Nennstrom: 5.8 Arms
• Spitzenstrom: 15.6 Arms
• Drehmomentkonstante: 0.55 N·m/A
• Back-EMF: 32.5 V/Krpm
• Phasenwiderstand (L-L): 1.17 Ω
• Phaseninduktivität (L-L): 3.9 mH
• Rotorträgheit: 1.55×10⁻⁴ kg·m²
• Polpaarzahl: 5
• Encoder: 17-Bit Absolut
• Isolationsklasse: F
• Kompatible Antriebe: ACSDP100H-75, ACSDP100E-75
