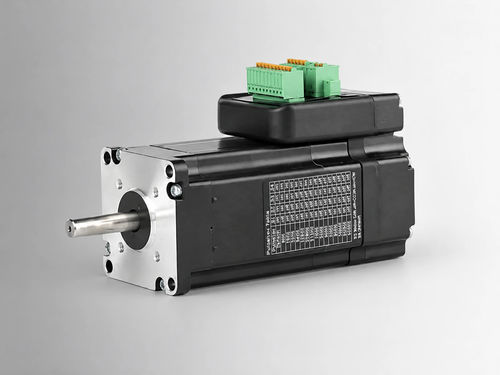

AC-Servomotor UCS57-130

36 Vmit angeflanschtem EncoderBewegungskontrolle

Produktübersicht
Der UCS57-130 ist ein 57 mm integrierter Niederspannungs-AC-Servomotor, der 130 W bei 3000 U/min mit einem Nennmoment von 0,42 N·m liefert. Er vereint Motor, Encoder, Vektorsteuerungs-DSP-Treiber und ein Netzwerkkommunikationsmodul in einer kompakten Einheit.

Wesentliche Merkmale

• 130 W Nennleistung bei 3000 U/min
• Integrierter DSP-Controller mit Vektorsteuerungsalgorithmus
• Eingebauter Encoder 1000 PPR
• Netzwerkkommunikationsmodul enthalten
• Kompakte Abmessungen: 57×57×127,5 mm

Zusammenfassung
Nennleistung — 130 W
Nennspannung — 36 V AC
Nenn Drehzahl — 3000 RPM
Nennmoment — 0,42 N·m
Spitzenmoment — 1,1 N·m
Nennstrom — 5,3 A

Elektrische Spezifikationen (Auszug)
Nennspannung — 36 V AC
Nennleistung — 130 W
Nenn Drehzahl — 3000 RPM
Nennmoment — 0,42 N·m
Spitzenmoment — 1,1 N·m
Nennstrom — 5,3 A
Back-EMF-Konstante — 65 V/kRPM
Drehmomentkonstante — 0,08 N·m/A
Rotors Trägheit — 0,35 kg·cm²
Encoder-Auflösung — 1000 PPR
Isolationsklasse — B (130°C)
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 127,5 mm
Gewicht — 1,32 kg
Teilenummer — UCS57-130

Mechanische Zeichnung
Mechanische Zeichnung verfügbar, zeigt Abmessungen und Montage-Details für den 57 mm integrierten Niederspannungs-Servomotor.

Produktdatenblatt
Das Datenblatt ist unter der Bezeichnung UCS57-130 verfügbar (PDF auf der Produktseite).

Technische Daten

• Modell / Teilenummer: UCS57-130
• Nennleistung: 130 W
• Nennspannung: 36 V AC
• Nenn Drehzahl: 3000 RPM
• Nennmoment: 0,42 N·m
• Spitzenmoment: 1,1 N·m
• Nennstrom: 5,3 A
• Back-EMF-Konstante: 65 V/kRPM
• Drehmomentkonstante: 0,08 N·m/A
• Rotors Trägheit: 0,35 kg·cm²
• Encoder-Auflösung: 1000 PPR (integriert)
• Isolationsklasse: B (130°C)
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 127,5 mm
• Gewicht: 1,32 kg
• Integrierte Komponenten: Motor, Encoder, Vektorsteuerungs-DSP-Treiber, Netzwerkkommunikationsmodul
• Kompakte Außenmaße: 57×57×127,5 mm
