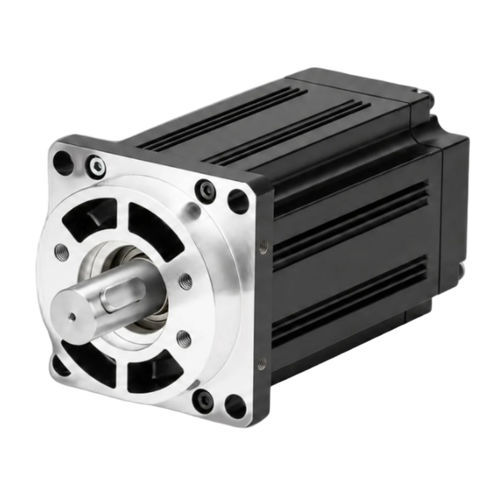

AC-Servomotor ACSM130N220 V4-poligHochdrehmoment
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- AC
- Spannung
- 220 V
- Anzahl der Pole
- 4-polig
- Weitere Eigenschaften
- Hochdrehmoment, Bewegungskontrolle, mit integriertem Encoder, servogesteuert
- Leistung
1 kW
(1,36 hp)- Intensität
4 A
- Drehmoment
Max: 12 Nm
(8,850746 ft.lb)Min: 4 Nm
(2,950249 ft.lb)- Rotationsgeschwindigkeit
2.500 rpm
(15.707,9633 rad.min-1)- Durchmesser
130 mm
(5,12 in)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: -20 °C
(-4 °F)
Beschreibung
Produktübersicht
130 mm Baugröße, 4-poliger AC-Servomotor, Nennleistung 1.0 kW (1000 W), 220 V, 2500 U/min. Nennmoment 4 N·m, Spitzenmoment 12 N·m. Integrierter 23-Bit Absolutwert-Encoder für Positionsrückführung. Geeignet für Bewegungssteuerungsanwendungen mit kompakter Baugröße.
Wesentliche Merkmale
Identifikatoren
Teilenummer: ACSM130N-04025B4-MH
Nennleistung (alt): 1000 W
Nennspannung: 220 V
Elektrische & mechanische Daten
Nennleistung: 1.0 kW
Nennleiterspannung: 220 V
Nennleiterstrom: 4.0 A
Nenn Drehzahl: 2500 U/min
Nennmoment: 4 N·m
Spitzenmoment: 12 N·m
Gegen-EMK: 72 V/1000 r.min
Drehmomentkonstante: 1.0 N·m/A
Rotorträgheit: 0.85×10⁻³ kg·m²
Phasenwiderstand (L-L): 2.76 Ω
Phaseninduktivität (L-L): 6.42 mH
Elektrische Zeitkonstante: 2.32 ms
Gewicht: 6.2 kg
Kompatible Antriebe: ACSDP100H-75 / ACSDP100E-75
Encoder & Schutz
Encoder-Typ: 23-Bit Absolutwert
Isolationsklasse: Klasse B
Umgebungstemperatur: -20°C ~ +40°C
Umgebungsfeuchte: < 90% RH (nicht kondensierend)
Mechanische Abmessungen
Rahmengröße: 130 mm
Gehäuselänge (ohne Bremse): 166 mm
Gehäuselänge (mit Permanentmagnetbremse): 236 mm
Gehäuselänge (mit elektromagnetischer Bremse): 223 mm
Diagramme & Grafiken
Drehmoment-Drehzahl-Kurve und mechanische Zeichnung werden als Referenz für Leistung und Montage bereitgestellt.
Technische Daten
130 mm Baugröße, 4-poliger AC-Servomotor, Nennleistung 1.0 kW (1000 W), 220 V, 2500 U/min. Nennmoment 4 N·m, Spitzenmoment 12 N·m. Integrierter 23-Bit Absolutwert-Encoder für Positionsrückführung. Geeignet für Bewegungssteuerungsanwendungen mit kompakter Baugröße.
Wesentliche Merkmale
- Nennleistung: 1.0 kW
- Nenn Drehzahl: 2500 U/min
- Nennmoment: 4 N·m
- Spitzenmoment: 12 N·m
- Encoder: 23-Bit Absolutwert
Identifikatoren
Teilenummer: ACSM130N-04025B4-MH
Nennleistung (alt): 1000 W
Nennspannung: 220 V
Elektrische & mechanische Daten
Nennleistung: 1.0 kW
Nennleiterspannung: 220 V
Nennleiterstrom: 4.0 A
Nenn Drehzahl: 2500 U/min
Nennmoment: 4 N·m
Spitzenmoment: 12 N·m
Gegen-EMK: 72 V/1000 r.min
Drehmomentkonstante: 1.0 N·m/A
Rotorträgheit: 0.85×10⁻³ kg·m²
Phasenwiderstand (L-L): 2.76 Ω
Phaseninduktivität (L-L): 6.42 mH
Elektrische Zeitkonstante: 2.32 ms
Gewicht: 6.2 kg
Kompatible Antriebe: ACSDP100H-75 / ACSDP100E-75
Encoder & Schutz
Encoder-Typ: 23-Bit Absolutwert
Isolationsklasse: Klasse B
Umgebungstemperatur: -20°C ~ +40°C
Umgebungsfeuchte: < 90% RH (nicht kondensierend)
Mechanische Abmessungen
Rahmengröße: 130 mm
Gehäuselänge (ohne Bremse): 166 mm
Gehäuselänge (mit Permanentmagnetbremse): 236 mm
Gehäuselänge (mit elektromagnetischer Bremse): 223 mm
Diagramme & Grafiken
Drehmoment-Drehzahl-Kurve und mechanische Zeichnung werden als Referenz für Leistung und Montage bereitgestellt.
Technische Daten
- Rahmen: 130 mm
- Pole: 4
- Nennleistung: 1.0 kW (1000 W)
- Nennspannung: 220 V
- Nenn Drehzahl: 2500 U/min
- Nennmoment: 4 N·m
- Spitzenmoment: 12 N·m
- Encoder: 23-Bit Absolutwert
- Gegen-EMK: 72 V/1000 r.min
- Drehmomentkonstante: 1.0 N·m/A
- Rotorträgheit: 0.85×10⁻³ kg·m²
- Phasenwiderstand (L-L): 2.76 Ω
- Phaseninduktivität (L-L): 6.42 mH
- Elektrische Zeitkonstante: 2.32 ms
- Gewicht: 6.2 kg
- Kompatible Antriebe: ACSDP100H-75, ACSDP100E-75
- Betriebsumgebung: -20°C bis +40°C, < 90% RH (nicht kondensierend)
- Typische Teilenummer: ACSM130N-04025B4-MH
