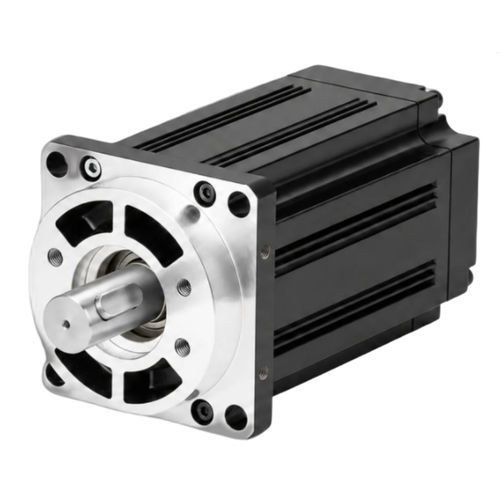

AC-Servomotor ACSM130N

220 Vmit elektromagnetischer Bremse4-polig

Produktübersicht
130 mm Gehäuse, 4-poliger AC-Servomotor, Nennleistung 1,3 kW, 220 V, 2500 U/min mit Nennmoment 5 N·m. Integrierter 23-Bit Absolut-Encoder. Teilenummer: ACSM130N-05025B4-MH.

Wesentliche Merkmale

• Nennleistung: 1,3 kW
• Nenn-Drehzahl: 2500 U/min
• Nennmoment: 5 N·m
• Spitzenmoment: 15 N·m (3× Nennwert)
• Encoder: 23-Bit Absolut

Elektrische & mechanische Daten
Nennleistung: 1,3 kW
Nennnetzspannung: 220 V
Nennnetzstrom: 5,0 A
Nenn-Drehzahl: 2500 U/min
Nennmoment: 5 N·m
Spitzenmoment: 15 N·m
Back-EMF: 68 V/1000 r.min
Drehmomentkonstante: 1,0 N·m/A
Rotorinertie: 1,06×10⁻³ kg·m²
Phasenwiderstand (L-L): 1,84 Ω
Phaseninduktivität (L-L): 4,9 mH
Elektrische Zeitkonstante: 2,66 ms
Gewicht: 6,6 kg
Kompatible Antriebe: ACSDP200H / ACSDP200E

Encoder & Schutz
Encoder-Typ: 23-Bit Absolut
Isolationsklasse: Klasse B
Umgebungstemperatur: -20°C ~ +40°C
Umgebungsfeuchte: < 90% RF (nicht kondensierend)

Mechanische Abmessungen
Gehäusegröße: 130 mm
Gehäuselänge (ohne Bremse): 171 mm
Gehäuselänge (mit Permanentmagnetbremse): 241 mm
Gehäuselänge (mit elektromagnetischer Bremse): 228 mm

Diagramme

• Drehmoment-Drehzahl-Kurve (Bild verfügbar)
• Mechanische Zeichnung Serie ACSM130N (Bild verfügbar)

Technische Spezifikationen

• Gehäuse: 130 mm
• Polzahl: 4
• Nennleistung: 1,3 kW (1300 W)
• Nennspannung: 220 V
• Nenn-Drehzahl: 2500 U/min
• Nennmoment: 5 N·m
• Spitzenmoment: 15 N·m
• Encoder: 23-Bit Absolutencoder
• Back-EMF: 68 V/1000 r.min
• Drehmomentkonstante: 1,0 N·m/A
• Phasenwiderstand (L-L): 1,84 Ω
• Phaseninduktivität (L-L): 4,9 mH
• Elektrische Zeitkonstante: 2,66 ms
• Rotorinertie: 1,06×10⁻³ kg·m²
• Gewicht: 6,6 kg
• Kompatible Antriebe: ACSDP200H, ACSDP200E
