AC-Servomotor ACSM60B

220 V5-polighochauflösend

Produktübersicht

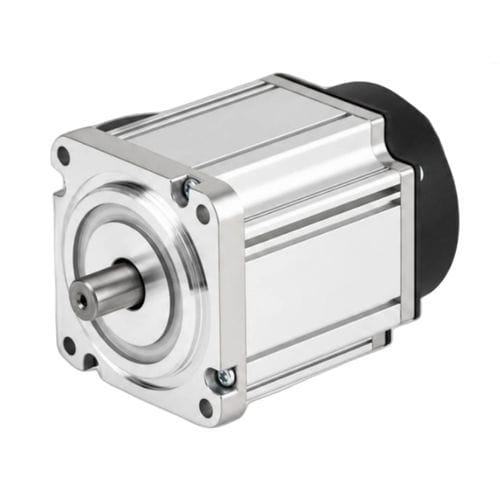

AC-Servomotor, 5-polig, Baugröße 60 mm, Nennleistung 200 W bei 220 V. Ausgestattet mit 17-Bit Absolutencoder, Nenndrehzahl 3000 U/min, Maximaldrehzahl 6000 U/min. Geeignet für kompakte industrielle Antriebsachsen mit präziser Positionsrückmeldung.

Hauptmerkmale

• Nennleistung: 200 W (0,2 kW)
• Nennspannung: 220 V
• Nenndrehzahl: 3000 U/min
• Maximale Drehzahl: 6000 U/min
• Nennmoment: 0,64 N·m (Spitze 1,92 N·m)
• Encoder: 17-Bit Absolut

Produktkennungen
Teilenummer: ACSM60B-00630A6-TJA
Baugröße: 60 mm
Polanzahl: 5-polig

Elektrische & mechanische Daten

• Nennleistung: 0,2 kW
• Nennspannung: 220 V
• Nennstrom: 1,6 A (Spitze 4,8 A)
• Nenndrehzahl: 3000 U/min
• Max. Drehzahl: 6000 U/min
• Nennmoment: 0,64 N·m
• Spitzenmoment: 1,92 N·m
• Drehmomentkonstante: 0,4 N·m/A
• Gegen-EMK: 29,3 V/Krpm
• Phasenwiderstand (L-L): 8,9 Ω
• Phaseninduktivität (L-L): 13,5 mH
• Rotorträgheit: 0,3×10⁻⁴ kg·m²
• Polpaaranzahl: 5
• Kompatible Antriebe: ACSDP100H-40, ACSDP100E-40

Encoder & Isolation

• Encoder-Typ: 17-Bit Absolutencoder für Positionsrückmeldung
• Isolationsklasse: F

Mechanische Abmessungen

• Baugröße: 60 mm
• Gehäuselänge (ohne Bremse): 72 mm
• Gehäuselänge (mit Bremse): 102 mm

Drehmoment-Drehzahl-Kurve
Drehmoment-Drehzahl-Kurve verfügbar zur Leistungsreferenz — siehe Produktbilder/Diagramme.

Mechanische Zeichnung
Detailierte mechanische Zeichnung für die ACSM60B-Serie verfügbar (siehe Produktbilder/Diagramme) zur Montage und Integration.

Typische Anwendungen

• Kompakte Industrieroboter und Cobots
• CNC-Indexierung und Steuerung kleiner Achsen
• Verpackungsmaschinen und Pick-and-Place-Einheiten
• Medizinische Geräte und Laborautomatisierung mit Anforderungen an präzise Bewegung

Technische Spezifikationen

• Baugröße: 60 mm
• Polanzahl: 5
• Nennleistung: 200 W (0,2 kW)
• Nennspannung: 220 V
• Nenndrehzahl: 3000 U/min
• Maximale Drehzahl: 6000 U/min
• Nennmoment: 0,64 N·m
• Spitzenmoment: 1,92 N·m
• Nennstrom: 1,6 A
• Spitzenstrom: 4,8 A
• Drehmomentkonstante: 0,4 N·m/A
• Gegen-EMK: 29,3 V/Krpm
• Phasenwiderstand (L-L): 8,9 Ω
• Phaseninduktivität (L-L): 13,5 mH
• Rotorträgheit: 0,3×10⁻⁴ kg·m²
• Polpaaranzahl: 5
• Encoder: 17-Bit Absolut
• Isolationsklasse: F
• Kompatible Antriebe: ACSDP100H-40, ACSDP100E-40
• Typische Teilenummer: ACSM60B-00630A6-TJA
