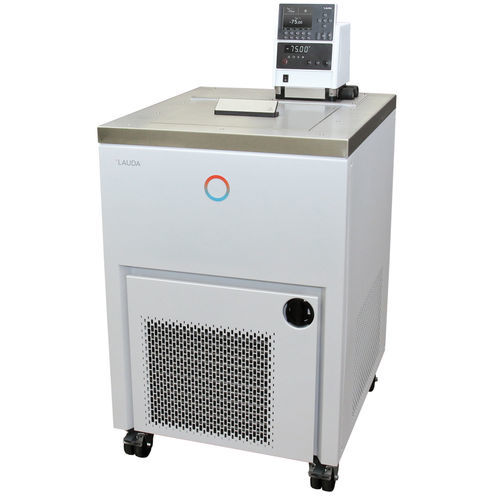

Kälte-Umwälzthermostat Proline Kryomate RP 4050 CW

Kurzbeschreibung
Der Proline Kryomate RP 4050 CW ist ein Bad‑/Umwälzthermostat in luft‑ oder wassergekühlter Ausführung. Er verfügt über große Badöffnungen und ein wählbares Badvolumen von 32,0–44,0 L und ist für Temperieraufgaben von -50 °C bis 150 °C ausgelegt.

Leistungsmerkmale

• Bad‑/Umwälzthermostat mit moderner Mikroprozessortechnik und integriertem Kühlsystem
• Eingabe über Cursortasten, numerische Softkeys oder beides; zusätzliche Tmax‑Taste für Übertemperatur
• SelfCheck‑Assistent zur Systemdiagnose
• Unterniveau‑ und Übertemperaturschutz für den Betrieb mit nicht brennbaren Flüssigkeiten
• Programmierer mit 150 Temperatur/Zeit‑Segmenten, aufteilbar in 5 Programme
• Applikationsabhängige Einstellung der Badumwälzung
• SmartCool‑System zur energiesparenden digitalen Kältesteuerung inkl. Kompressor‑Automatik
• Betrieb mit konventionellen Kältemitteln (HFC) gemäß VO (EU) 573/2024
• Hinterleuchtetes Grafik‑LCD mit hoher Auflösung und konfigurierbaren Anzeigearten
• Abnehmbare Bedienkonsole als Fernbedienung nutzbar
• Voll elektronischer Dauerregler mit PID‑Kennlinie für interne und externe Regelung
• Optisch entkoppelte RS 232/485 Schnittstelle serienmäßig integriert
• Timerfunktion zum Ein‑/Ausschalten, Wechsel in Standby oder Ausführen von Programmen
• Pumpenanschlüsse seitlich und hinten mit installiertem Bypass
• Elektronisch geregelte Badrand‑ und Badbrückenheizung verhindert Kondensation und Vereisung bei tiefen Temperaturen
• Zusätzliche grüne LED‑Temperaturanzeige
• EasyUse‑System für einfache Bedienung
• PowerAdapt‑System zur Nutzung der maximal zulässigen Heizleistung entsprechend der Stromversorgung
• Nachrüstbar mit bis zu 2 Interfaces (RS 232/485, Profibus, Analog‑ oder Kontaktmodule, Ethernet‑USB)
• LAUDA Vario‑Pumpe mit 4 wählbaren Förderstufen
• Optionale Zusatzpumpe für externe Anwendungen (Gewinde M38x1,5 O)
• Verflüssigerkühlung: Wasser (CW‑Ausführung)

Arbeitsbereich

• Arbeitstemperatur min.: -50 °C
• Arbeitstemperatur max.: 150 °C
• Temperaturkonstanz: 0.05 ± K

Technische Daten (nach DIN 12876)
Arbeitstemperaturbereich: -50 ... 150 °C
Umgebungstemperaturbereich: 5 ... 40 °C
Temperaturkonstanz: 0.05 ± K
Heizleistung max.: 3.5 kW
Max. Leistungsaufnahme: 5 kW
Stromaufnahme: 16 A
Max. Förderdruck: 0,9 bar
Max. Pumpenförderstrom (Druck): 90 L/min
Badvolumen min. / max.: 32,0 / 44,0 L
Empf. Kühlwassertemperatur: 15 °C
Kühlwasserverbrauch: 11.7 L/min
Max. Kühlwasserdruck: 10 bar
Abmessungen (BxTxH): 600 x 700 x 1216 mm
Gewicht: 124 kg
Netzanschluss: 400 V; 3/N/PE; 50 Hz
Netzstecker: Netzkabel mit Stecker (IEC 60309, 5‑pol., CEE, rot, 16 A)

Kälteleistungsübersicht (50 Hz)
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz
200 °C | 2 | Thermoöl | 6 kW
20 °C | 2 | Ethanol | 5,9 kW
0 °C | 2 | Ethanol | 3,4 kW
-20 °C | 2 | Ethanol | 1,7 kW
-30 °C | 2 | Ethanol | 1 kW
-40 °C | 2 | Ethanol | 0,5 kW
-50 °C | 2 | Ethanol | 0,15 kW

Eigenschaften / technische Spezifikationen

• Modellreihe: Proline Kryomate
• Modell: RP 4050 CW
• Artikelnummer: L001665
• Arbeitstemperaturbereich: -50 ... 150 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 3.5 kW
• Max. Leistungsaufnahme: 5 kW
• Netzstrom: 16 A
• Badvolumen: 32,0 / 44,0 L
• Pumpenförderstrom max.: 90 L/min
• Förderdruck max.: 0,9 bar
• Empf. Kühlwassertemperatur: 15 °C
• Kühlwasserverbrauch: 11.7 L/min
• Max. Kühlwasserdruck: 10 bar
• Abmessungen (BxTxH): 600 x 700 x 1216 mm
• Gewicht: 124 kg
