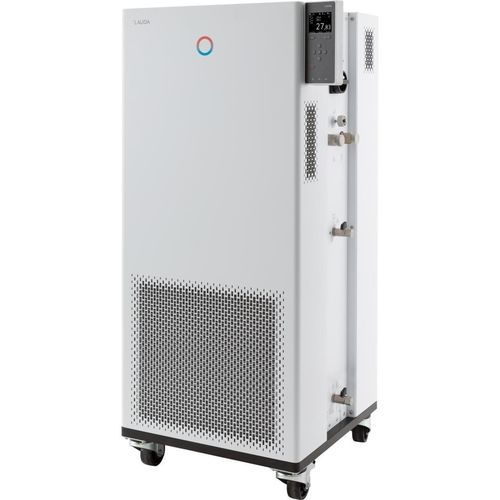

Beheizter Zirkulator Integral IN 550 XTW

Produktbeschreibung
Bedienen Sie Ihren Integral Prozessthermostat einfach über ein modernes TFT-Display direkt am Gerät oder optional über eine intuitive Bedieneinheit mit Touch-Display und erweitertem Funktionsumfang.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für das dynamische Temperieren im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• ATEX-zertifizierte Gaswarnsensorik mit Warn- und Abschaltfunktion sowie externer Statusschnittstelle für übergeordnete Sicherheitssysteme
• Selbstadaption zur Ermittlung von Regelparametern
• LAUDA Vario-Pumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Fernanzeige 'Störung' über schwimmenden Kontakt
• Integrierter Webserver für browsergestützte Bedienung im lokalen Netzwerk via PC, Tablet oder Smartphone mit Authentifizierung und Verschlüsselung
• Sehr kleines Innenvolumen und großes, nicht durchströmtes Ausdehnungsgefäß (Kaltflüssigkeitsschicht-System)
• Betrieb mit natürlichen Kältemitteln
• Farb-TFT-Display für gleichzeitige Anzeige von Ist- und Sollwert sowie grafische Darstellung des Temperaturverlaufs
• Eingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Schnellstopp-Funktion über schwarzen Taster und Anschlusskontakte für Fernauslösung
• PowerAdapt-System zur Nutzung der maximal möglichen Heizleistung der Stromversorgung
• USB- und Ethernet-Schnittstellen serienmäßig; bis zu zwei zusätzliche Interface-Module optional (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• Integrierter und einstellbarer Bypass
• SmartCool-System für energiesparende digitale Kältesteuerung inkl. Kompressor-Ein/Aus-Steuerung
• Klartext-Menü in sechs wählbaren Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck-Assistent für Systemdiagnose
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nichtbrennbare Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmierer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Digitale Pumpendruckanzeige
• Verflüssigerkühlung: Wasser

Arbeitsbereich

• Arbeitstemperatur min.: -50 °C
• Arbeitstemperatur max.: 220 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (50 Hz) - Tabelle
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz
200 °C | 8 | Thermoöl | 5,8 kW
100 °C | 8 | Thermoöl | 5,8 kW
20 °C | 8 | Ethanol | 5,8 kW
10 °C | 8 | Ethanol | 5,8 kW
0 °C | 8 | Ethanol | 5,4 kW
-10 °C | 8 | Ethanol | 4 kW
-20 °C | 4 | Ethanol | 2,8 kW
-30 °C | 4 | Ethanol | 1,7 kW
-40 °C | 4 | Ethanol | 0,75 kW
-50 °C | 2 | Ethanol | 0,35 kW

Technische Daten

• Arbeitstemperaturbereich: -50 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 8 kW
• Leistungsaufnahme max.: 10.5 kW
• Stromaufnahme: 16 A
• Max. Förderdruck: 3,1 bar
• Max. Pumpenförderstrom (Druck): 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
• Schlauchgröße Ein-/Ausgang: 3/4"
• Füllvolumen min.: 4.8 L
• Füllvolumen max.: 17.2 L
• Wasserkühlungs-Anschlussgewinde (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C
• Max. Kühlwassertemperatur: 30 °C
• Kühlwasserverbrauch: 8 L/min
• Min. Druckdifferenz Kühlwasser: 0.8 bar
• Max. Kühlwasserdruck: 10 bar
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 181 kg
• Schalldruckpegel: 60 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)
• Teilenummer: L004070
