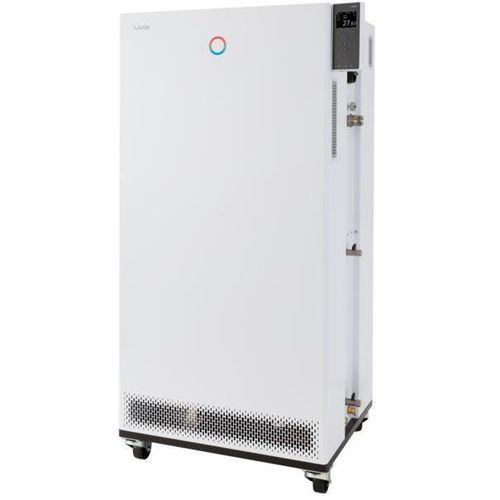

Temperiergerät mit grafischem TFT-Display Integral IN 1590 XTW

mit Touchscreenmit Remote ControlÖl

Beschreibung
Bedienen Sie Ihren Integral Prozessthermostat über das integrierte farbige TFT-Display oder optional über eine intuitive Bedieneinheit mit Touch-Display. Einheit mit integriertem Kühlkreis und leistungsstarker LAUDA Variopumpe zur dynamischen Temperierung externer Kreisläufe von -90 °C bis 220 °C.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamisches Temperieren externer Kreisläufe
• Verwaltung der Temperiermedien mit hinterlegten Stoffdaten
• Vollelektronischer kontinuierlicher Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Integrierter und einstellbarer Bypass
• Sehr kleines Innenvolumen und großes nicht temperiertes Ausdehnungsgefäß (Kaltölschicht-System)
• Verflüssigerkühlung: Wasser
• Farb-TFT für gleichzeitige Anzeige von Ist- und Sollwert sowie grafische Temperaturverlaufdarstellung
• Einfache Eingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperatur
• Selbstadaptionsfunktion zur Ermittlung von Regelparametern
• LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Fernanzeige Störung über schaltenden Kontakt
• Programmierer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in bis zu 5 Programme
• Integrierter Webserver für browserbasierte Bedienung via PC, Tablet oder Smartphone mit Authentifizierung und Verschlüsselung
• Betrieb mit konventionellen Kältemitteln (HFC) gemäß VO (EU) 573/2024
• Menüführung in Klartext, sechs wählbare Sprachen: DE, EN, FR, ES, IT, RU
• SelfCheck Assistant für Systemdiagnose
• PowerAdapt System zur optimalen Nutzung der Heizleistung in Abhängigkeit von der Stromversorgung
• USB- und Ethernet-Schnittstellen serienmäßig; Datenexport per USB
• Nachrüstbar mit bis zu 2 zusätzlichen Schnittstellenmodulen (RS232/485, Profibus, Analog, Kontakt oder EtherCAT)
• Digitale Pumpendruckanzeige
• SmartCool System für energiesparende digitale Kältesteuerung inkl. Kompressor Ein-/Aus-Steuerung

Arbeitsbereich

• Min. Arbeitstemperatur: -90 °C
• Max. Arbeitstemperatur: 220 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (Auszug)
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz
200 °C | 8 | Thermoöl | 18,5 kW | 18,5 kW
100 °C | 8 | Thermoöl | 18,5 kW | 18,5 kW
20 °C | 8 | Ethanol | 18,5 kW | 18,5 kW
10 °C | 8 | Ethanol | 15 kW | 16 kW
0 °C | 8 | Ethanol | 11,5 kW | 12,2 kW
-10 °C | 8 | Ethanol | 8,7 kW | 9 kW
-20 °C | 4 | Ethanol | 8,5 kW | 9 kW
-30 °C | 4 | Ethanol | 8,5 kW | 9 kW
-40 °C | 4 | Ethanol | 7,5 kW | 8,5 kW
-50 °C | 4 | Ethanol | 6 kW | 7 kW
-60 °C | 4 | Ethanol | 4 kW | 5,2 kW
-70 °C | 4 | Ethanol | 2,2 kW | 3,4 kW
-80 °C | 4 | Ethanol | 0,9 kW | 1,5 kW
-90 °C | 2 | Ethanol | 0,35 kW | 0,5 kW

Technische Merkmale (Auszug)

• Arbeitstemperaturbereich: -90 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 12 kW
• Leistungsaufnahme max.: 19 kW
• Stromaufnahme: 30 A
• Max. Förderdruck: 3,1 bar
• Max. Pumpendurchsatz (Druck): 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M38 x 1,5
• Schlauchgröße Ein-/Ausgang: 1"
• Füllvolumen min.: 10 L
• Füllvolumen max.: 30.6 L
• Anschlussgewinde Wasserkühlung (außen): 3/4"
• Empf. Kühlwassertemperatur: 15 °C
• Max. Kühlwassertemperatur: 30 °C
• Kühlwasserbedarf: 26 L/min
• Min. Druckdifferenz Kühlwasser: 0.8 bar
• Max. Druck Kühlwasser: 10 bar
• Abmessungen (BxTxH): 760 x 650 x 1605 mm
• Gewicht: 356 kg
• Schalldruckpegel: 65 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzkabel mit Stecker: IEC 60309, 5-pol., CEE, rot, 32 A
