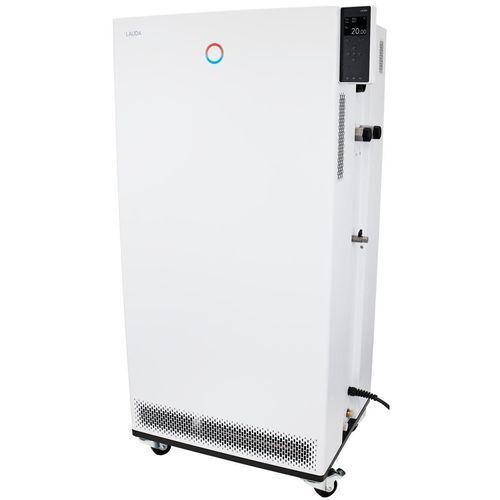

Temperiergerät mit grafischem TFT-Display Integral IN 1830 TW

programmierbarWassermit Flüssigkeitsumlauf

Produktbeschreibung
Der Integral IN 1830 TW ist ein Prozessthermostat mit integrierter Kühlung zur dynamischen Temperierung externer Kreisläufe. Das modulare Schnittstellenkonzept bietet serienmäßig Ethernet, USB und Pt100 sowie die Möglichkeit zur Erweiterung per Modul.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamische Temperierung externer Kreisläufe
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm (geeignet für brennbare und nichtbrennbare Flüssigkeiten)
• USB- und Ethernet-Schnittstellen serienmäßig; nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• Programmierer: 150 Temperatur-/Zeitsegmente, aufteilbar in 5 Programme
• Verflüssigerkühlung Wasser; SmartCool für energiesparende digitale Kältesteuerung
• Farbiges TFT-Display mit Ist- und Sollwertanzeige und grafischer Temperaturprofile
• Integrierter Webserver für browsergestützte Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• SelfCheck-Assistent zur Systemdiagnose und PowerAdapt zur optimalen Nutzung der Heizleistung
• Sehr leistungsstarke Druckpumpe; zusätzliche interne Umwälzpumpe möglich; einstellbarer Bypass zur Druckbegrenzung
• Fernanzeige Störung über Freikontakt; digitale Pumpendruckanzeige
• Betrieb mit HFC-Kältemitteln gemäß VO (EU) 573/2024

Arbeitsbereich

• Arbeitstemperatur min.: -32 °C
• Arbeitstemperatur max.: 150 °C
• Temperaturkonstanz: 0.1 ± K

Technische Merkmale (Auswahl)

• Heizleistung max.: 16 kW
• Leistungsaufnahme max.: 18 kW
• Stromaufnahme: 25 A
• Förderdruck max.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Pumpe Förderstrom max. (Druck): 60 L/min (50 Hz); 70 L/min (60 Hz)
• Füllvolumen min./max.: 9.7 L / 25.5 L
• In/Outlet Anschlussgewinde (außen): M38 x 1,5; Schlauchgröße: 1″
• Wasserkühlung Anschlussgewinde (außen): 3/4″ — empfohlene Kühlwassertemperatur: 15 °C — max: 30 °C — Durchfluss: 29 L/min
• Abmessungen (BxTxH): 760 x 650 x 1605 mm — Gewicht: 244 kg
• Schalldruckpegel: 67 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz — Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 32 A)

Kälteleistung (Auswahl)
150 °C | Thermoöl | 19 kW | 19 kW
100 °C | Thermoöl | 19 kW | 19 kW
20 °C | Ethanol | 19 kW | 19 kW
10 °C | Ethanol | 15 kW | 15 kW
0 °C | Ethanol | 11,5 kW | 11,5 kW
-10 °C | Ethanol | 7,5 kW | 7,5 kW
-20 °C | Ethanol | 5 kW | 5 kW
-30 °C | Ethanol | 2,7 kW | 2,7 kW


Teilenummer
Teilenr.: L002670

Anwendungen / Vorteile

• Für industrielle Prozesse, Prüfstände und Labore mit großem Temperaturbereich und hoher Stabilitätsanforderung
• Modulare Schnittstellen und Webserver zur Integration in Automatisierungs- und Fernüberwachungssysteme
• Sicherheitsfunktionen und Programmierbarkeit zur Nutzung verschiedener Temperiermedien unter kontrollierten Bedingungen
