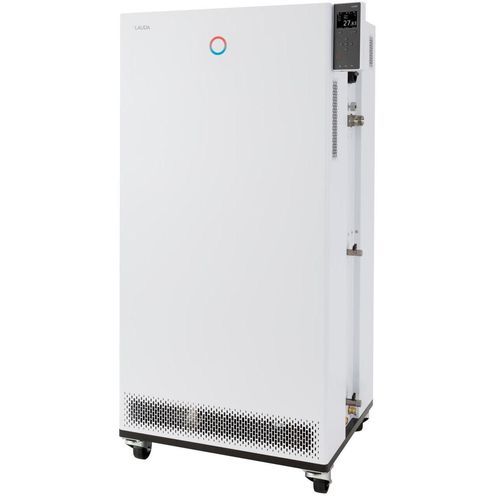

Temperiergerät mit Touchscreen Integral IN 590 XTW

mit grafischem TFT-Displayprogrammierbarmit direkter Kühlung

Kurzbeschreibung
Bedienen Sie den Prozessthermostaten Integral IN 590 XTW über das farbige TFT-Display am Gerät oder optional über eine intuitive Bedieneinheit mit Touchdisplay. Entwickelt für das dynamische Temperieren externer Kreisläufe, vereint das Gerät integrierte Kühlung, erweiterte Regelung und zahlreiche Schnittstellen für industrielle Anwendungen.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem zur dynamischen Temperierung eines externen Kreislaufs
• Menüführung im Klartext; wählbare Sprachen: DE, EN, FR, ES, IT, RU
• Vollelektronischer kontinuierlicher Regler mit PID-Verhalten für interne und externe Regelung
• Leistungsstarke LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Fernanzeige 'Störung' über eingebauten Schaltkontakt
• Integrierter Webserver für browserbasierte Bedienung via PC, Tablet oder Smartphone; gesicherte Übertragung durch Authentifizierung und Verschlüsselung
• Sehr kleines Innenvolumen und großes nicht durchströmtes Ausdehnungsgefäß (Kaltölschicht-System)
• Verflüssigerkühlung mit Wasser
• Farbiges TFT-Display zur gleichzeitigen Anzeige von Ist- und Sollwert sowie grafischer Darstellung des Temperaturverlaufs
• Bedienung über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Selbstadaption zur Ermittlung von Regelparametern
• USB- und Ethernet-Schnittstelle serienmäßig; Datenexport auf USB-Stick
• Nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analog, Kontakt oder EtherCAT)
• Digitale Anzeige des Pumpendrucks
• SmartCool-System zur energiesparenden digitalen Kältesteuerung inkl. Kompressorautomatik
• Betrieb mit konventionellen Kältemitteln (HFC) konform VO (EU) 573/2024
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• SelfCheck-Assistent für Systemdiagnose
• PowerAdapt-System für optimal angepasste maximale Heizleistung ohne Überlastung der Versorgung
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmiergeber mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Integrierter und einstellbarer Bypass
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten

Arbeitsbereich

• Arbeitstemperatur min.: -90 °C
• Arbeitstemperatur max.: 220 °C
• Temperaturkonstanz: 0,05 ± K

Kälteleistung (Auszug)
200 °C | Pumpenstufe 8 | Thermoöl | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
100 °C | Pumpenstufe 8 | Thermoöl | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
20 °C | Pumpenstufe 8 | Ethanol | 50 Hz: 4,5 kW | 60 Hz: 4,5 kW
10 °C | Pumpenstufe 8 | Ethanol | 50 Hz: 4,45 kW | 60 Hz: 4,45 kW
0 °C | Pumpenstufe 8 | Ethanol | 50 Hz: 4,4 kW | 60 Hz: 4,4 kW
-20 °C | Pumpenstufe 4 | Ethanol | 50 Hz: 4,6 kW | 60 Hz: 4,6 kW
-60 °C | Pumpenstufe 4 | Ethanol | 50 Hz: 2,7 kW | 60 Hz: 2,7 kW
-90 °C | Pumpenstufe 2 | Ethanol | 50 Hz: 0,2 kW | 60 Hz: 0,2 kW


Charakteristika / Spezifikationen

• Arbeitstemperaturbereich: -90 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0,05 ± K
• Heizleistung max.: 8 kW
• Leistungsaufnahme max.: 11 kW
• Nennstrom: 16 A
• Förderdruck max.: 3,1 bar
• Pumpe Förderstrom max. (Druck): 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
• Schlauchgröße Ein-/Ausgang: 3/4"
• Füllvolumen min.: 8 L
• Füllvolumen max.: 28,6 L
• Wasserkühlungsanschlussgewinde (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C
• Kühlwassertemperatur max.: 30 °C
• Kühlwasserbedarf: 15,8 L/min
• Minimaler Differenzdruck Kühlwasser: 0,8 bar
• Maximaler Kühlwasserdruck: 10 bar
• Abmessungen (BxTxH): 760 x 650 x 1605 mm
• Gewicht: 279 kg
• Schalldruckpegel: 64 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker IEC 60309, 5-polig, CEE, rot, 16 A
