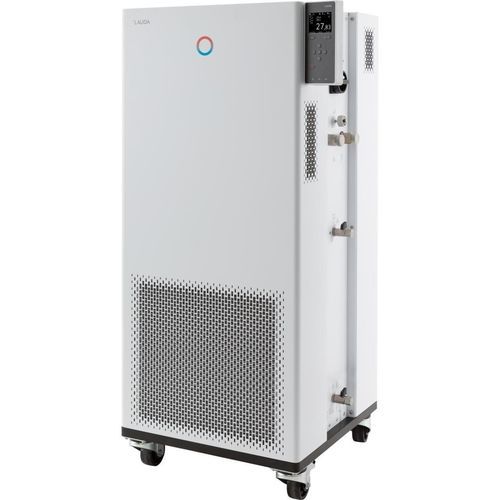

Gekühltes Thermostatbad Integral IN 950 XTW

automatischbeheiztmit konstanter Temperatur

Produktbeschreibung
Bedienen Sie den Prozessthermostaten Integral IN 950 XTW über das farbige TFT-Display oder optional über eine intuitive Bedieneinheit mit Touch-Display. Das Gerät verbindet integrierte Kühlung, konfigurierbare Pumpenregelung sowie umfangreiche Sicherheits- und Kommunikationsoptionen für industrielle Temperaturregelungsaufgaben.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamisches Temperieren im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• ATEX-zertifizierte Gaswarnsensorik mit Alarm- und Abschaltfunktion sowie externer Statusschnittstelle
• Selbstadaption zur Ermittlung optimaler Regelparameter
• LAUDA Variopump mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Fernanzeige „Störung“ über schwimmenden Kontakt
• Integrierter Webserver für browsergestützte Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Sehr kleines Innenvolumen und großes nicht durchströmtes Ausdehnungsgefäß (Kaltöl-Überlagersystem)
• Betrieb mit natürlichen Kältemitteln
• Farbiges TFT-Display für Ist-/Sollwertanzeige und grafische Temperaturprofil-Darstellung
• Einfache Eingabe per Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Schnellstopp per schwarzem Taster und Anschlüsse für Fernauslösung
• PowerAdapt-System zur Nutzung der maximal zulässigen Heizleistung der Stromversorgung
• USB- und Ethernet-Schnittstelle serienmäßig; bis zu 2 zusätzliche Schnittstellen optional (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• Integrierter einstellbarer Bypass und SmartCool für energiesparende digitale Kältesteuerung
• Klare Menüführung in sechs Sprachen (DE, EN, FR, ES, IT, RU) und SelfCheck-Assistent zur Systemdiagnose
• Vollelektronischer Stetigregler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Digitale Pumpendruckanzeige; Verflüssigerkühlung: Wasser

Arbeitsbereich

• Arbeitstemperatur min.: -50 °C
• Arbeitstemperatur max.: 220 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (50 Hz) - Beispiele
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz
200 °C | 8 | Thermoöl | 9 kW
100 °C | 8 | Thermoöl | 9 kW
20 °C | 8 | Ethanol | 9 kW
10 °C | 8 | Ethanol | 7.8 kW
0 °C | 8 | Ethanol | 5.8 kW
-10 °C | 8 | Ethanol | 4.2 kW
-20 °C | 4 | Ethanol | 3 kW
-30 °C | 4 | Ethanol | 1.9 kW
-40 °C | 4 | Ethanol | 0.95 kW
-50 °C | 2 | Ethanol | 0.5 kW

Technische Daten

• Arbeitstemperaturbereich: -50 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 8 kW
• Leistungsaufnahme max.: 11 kW
• Stromaufnahme: 16 A
• Förderdruck max.: 3.1 bar
• Pumpe Förderstrom max. (Druck): 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
• Schlauchgröße Ein-/Ausgang: 3/4″
• Füllvolumen min.: 4.8 L
• Füllvolumen max.: 17.2 L
• Wasserkühlungsanschluss (außen): 3/4″
• Empf. Kühlwassertemperatur: 15 °C
• Kühlwassertemperatur max.: 30 °C
• Kühlwasserförderung: 20 L/min
• Druckdifferenz Kühlwasser min.: 0.8 bar
• Max. Druck Kühlwasser: 10 bar
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 181 kg
• Schalldruckpegel: 60 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz
• Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)
