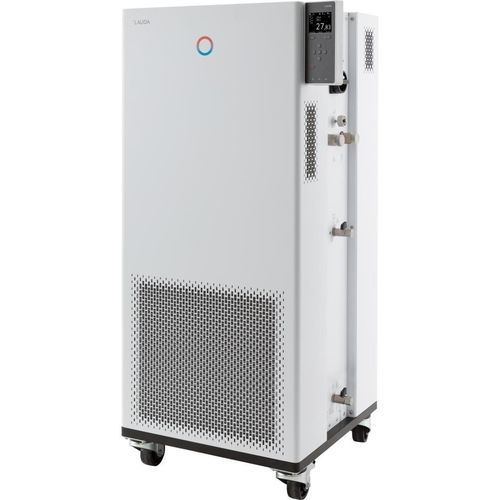

Beheizter Zirkulator Integral IN 750 XT

wärmend

Beschreibung
Bedienen Sie den Integral Prozessthermostat über das farbige TFT-Display an der Front oder optional über eine intuitive Bedieneinheit mit Touch-Display und erweitertem Funktionsumfang. Das Gerät ermöglicht das dynamische Temperieren externer Kreisläufe und die Bedienung per integriertem Webserver.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für das dynamische Temperieren im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• ATEX-zertifizierte Gaswarnsensorik mit Warn- und Abschaltfunktion sowie externer Statusschnittstelle für übergeordnete Sicherheitssysteme
• Selbstadaption zur Ermittlung von Regelparametern
• Leistungsstarke LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Fernanzeige „Störung“ über eingebauten Neutralkontakt
• Programmierbarer Speicher: 150 Temperatur-/Zeitsegmente, aufteilbar in 5 Programme
• Integrierter Webserver für browsergestützte Bedienung in lokalen Netzwerken; gesicherte Übertragung durch Authentifizierung und Verschlüsselung
• Betrieb mit natürlichem Kältemittel
• Farbiges TFT-Display für gleichzeitige Anzeige von Ist- und Sollwert sowie grafische Darstellung des Temperaturverlaufs
• Bedienung über Cursor- und Softkeytasten; zusätzliche Tmax-Taste für Übertemperatur
• Schnellabschaltung über schwarzen Taster und Anschlusskontakte für Fernauslösung
• PowerAdapt-System zur Anpassung der maximalen Heizleistung an die Netzversorgung
• USB- und Ethernet-Schnittstelle serienmäßig; Nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• Digitale Pumpendruckanzeige
• SmartCool-System für energiesparende digitale Kältesteuerung inkl. Kompressorautomatik
• SelfCheck-Assistent für Systemdiagnose
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Integrierter und einstellbarer Bypass; sehr kleines Innenvolumen und großes nicht durchströmtes Ausdehnungsgefäß (Kaltölschicht-System)
• Verflüssigerkühlung: Luft

Arbeitsbereich

• Arbeitstemperatur min.: -50 °C
• Arbeitstemperatur max.: 220 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (50 Hz)
200 °C | 8 | Thermoöl | 7 kW
100 °C | 8 | Thermoöl | 7 kW
20 °C | 8 | Ethanol | 7 kW
10 °C | 8 | Ethanol | 6,3 kW
0 °C | 8 | Ethanol | 4,8 kW
-10 °C | 8 | Ethanol | 3,6 kW
-20 °C | 4 | Ethanol | 2,6 kW
-30 °C | 4 | Ethanol | 1,7 kW
-40 °C | 4 | Ethanol | 0,85 kW
-50 °C | 2 | Ethanol | 0,4 kW

Technische Merkmale (nach DIN 12876)

• Modell: Integral IN 750 XT
• Arbeitstemperaturbereich: -50 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 8 kW
• Leistungsaufnahme max.: 11 kW
• Stromaufnahme (Nennstrom): 16 A
• Förderdruck max.: 3,1 bar
• Pumpe Förderstrom max. (Druck): 65 L/min
• In-/Outlet Anschlussgewinde (außen): M30 x 1,5
• In-/Outlet Schlauchgröße: 3/4"
• Füllvolumen min.: 4.8 L
• Füllvolumen max.: 17.2 L
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 176 kg
• Schalldruckpegel: 65 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)
