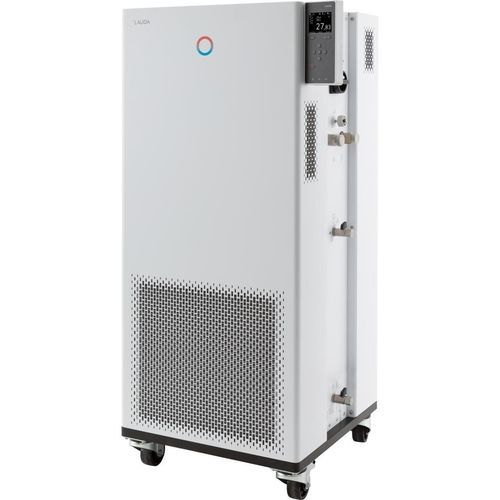

Temperiergerät mit grafischem TFT-Display Integral IN 280 XTW

mit TouchscreenÖlumlaufUmwälz

Produktbeschreibung
Bedienen Sie Ihren Integral Prozessthermostat einfach über ein modernes TFT-Display direkt am Gerät oder optional über eine intuitive Bedieneinheit mit Touch-Display und erweitertem Funktionsumfang.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für das dynamische Temperieren im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für den Betrieb mit brennbaren und nicht brennbaren Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Integrierter und einstellbarer Bypass
• Integrierter Webserver für browsergestützte Bedienung in lokalen Netzwerken (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Verflüssigerkühlung: Wasser
• Farbiges TFT-Display für gleichzeitige Anzeige von Ist- und Sollwert sowie grafische Darstellung des Temperaturverlaufs
• Einfachereingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Selbstadaptionfunktion zur Ermittlung von Regelparametern
• Leistungsstarke LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Fernanzeige "Störung" über eingebauten Schwimmkontakt
• Programmierer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Sehr kleines Innenvolumen und großes nicht durchströmtes Ausdehnungsgefäß (Kaltöl-Überlagerungssystem)
• Betrieb mit traditionellen Kältemitteln (HFC), konform VO (EU) 573/2024
• Menüführung im Klartext, sechs wählbare Sprachen: DE, EN, FR, ES, IT, RU
• SelfCheck-Assistent für Systemdiagnose
• PowerAdapt-System zur Nutzung der maximal zulässigen Heizleistung ohne Überlastung der Stromversorgung
• USB- und Ethernet-Schnittstelle serienmäßig
• Optionale Nachrüstung mit bis zu 2 zusätzlichen Schnittstellenmodulen (RS232/485, Profibus, Analog, Kontakt oder EtherCAT)
• Digitale Anzeige des Pumpendrucks
• SmartCool-System für energiesparendes digitales Kühlmanagement inklusive Kompressor-Start/Stopp

Arbeitsbereich
Arbeitstemperatur min. | -80 °C
Arbeitstemperatur max. | 220 °C
Temperaturkonstanz | 0.05 ± K

Kälteleistung (50 Hz / 60 Hz)
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz
200 °C | 8 | Thermoöl | 1,7 kW | 1,7 kW
100 °C | 8 | Thermoöl | 1,7 kW | 1,7 kW
20 °C | 8 | Ethanol | 1,7 kW | 1,7 kW
10 °C | 8 | Ethanol | 1,65 kW | 1,65 kW
0 °C | 8 | Ethanol | 1,6 kW | 1,6 kW
-10 °C | 8 | Ethanol | 1,6 kW | 1,6 kW
-20 °C | 4 | Ethanol | 1,8 kW | 1,8 kW
-30 °C | 4 | Ethanol | 1,8 kW | 1,8 kW
-40 °C | 4 | Ethanol | 1,8 kW | 1,8 kW
-50 °C | 4 | Ethanol | 1,5 kW | 1,5 kW
-60 °C | 4 | Ethanol | 0,9 kW | 0,9 kW
-70 °C | 4 | Ethanol | 0,45 kW | 0,45 kW
-80 °C | 2 | Ethanol | 0,18 kW | 0,18 kW

Technische Daten

• Arbeitstemperaturbereich: -80 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 4 kW
• Leistungsaufnahme max.: 9 kW
• Stromaufnahme: 13.5 A
• Förderdruck max.: 3,1 bar
• Pumpenförderstrom max. (Druck): 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
• Füllvolumen min.: 4.8 L
• Füllvolumen max.: 17.2 L
• Anschluss Gewinde Wasserkühlung (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C
• Max. Kühlwassertemperatur: 30 °C
• Kühlwasserverbrauch: 2.7 L/min
• Druckdifferenz Kühlwasser min.: 0.8 bar
• Max. Druck Kühlwasser: 10 bar
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 195 kg
• Schalldruckpegel: 62 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzkabel mit Stecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)
