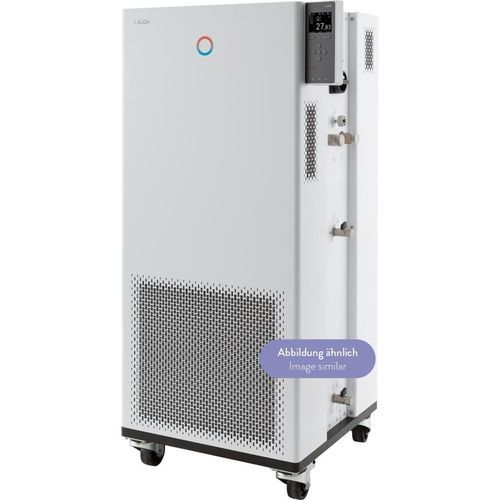

Labor-Wasserbad Integral IN 530 TW

mit KühlsystemThermostatHochpräzision

Produktübersicht
Modulares Schnittstellenkonzept zur flexiblen Integration der Integral Prozessthermostate in Labor- und Produktionsprozesse. Serielle Schnittstellen: Ethernet, USB, integrierter Pt100; weitere Schnittstellen und Protokolle erweiterbar über Module.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamisches Temperieren externer Kreisläufe
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger PID-Regler für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmiergeber mit 150 Temperatur-/Zeitsegmenten, teilbar in 5 Programme, optimiert für Temperaturrampen
• Integrierter Webserver für browsergestützte Bedienung (PC, Tablet, Smartphone); gesicherte Übertragung durch Authentifizierung und Verschlüsselung
• Betrieb mit herkömmlichen Kältemitteln (HFC) gemäß VO (EU) 573/2024
• Farbiges TFT-Display mit Anzeige von Ist-/Sollwerten und grafischem Temperaturverlauf
• Eingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Selbstadaption zur Ermittlung von Regelparametern
• Leistungsstarke Druckpumpe und digitale Pumpendruckanzeige
• Fernanzeige Störung über Schwebekontakt
• Einstellbarer Bypass zur Druckbegrenzung
• SmartCool System für energiesparende digitale Kältesteuerung inkl. Kompressorautomatik
• Klartext-Menüführung in sechs Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistent für Systemdiagnose
• PowerAdapt System zur optimalen Nutzung der maximal zulässigen Heizleistung ohne Überlastung der Stromversorgung
• USB- und Ethernet-Schnittstelle serienmäßig; nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• Verflüssigerkühlung: Wasser

Arbeitsbereich

• Arbeitstemperaturbereich: min. -32 °C / max. 120 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung
Temperatur | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz
100 °C | Thermoöl | 6 kW | 6 kW
20 °C | Ethanol | 6 kW | 6 kW
10 °C | Ethanol | 5,5 kW | 5,5 kW
0 °C | Ethanol | 4,5 kW | 4,5 kW
-10 °C | Ethanol | 3 kW | 3 kW
-20 °C | Ethanol | 1,6 kW | 1,6 kW
-30 °C | Ethanol | 0,7 kW | 0,7 kW


Technische Daten

• Arbeitstemperaturbereich: -32 … 120 °C
• Umgebungstemperaturbereich: 5 … 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 8 kW
• Leistungsaufnahme max.: 11 kW
• Stromaufnahme: 16 A
• Förderdruck max.: 3,5 bar (50 Hz) / 4,6 bar (60 Hz)
• Pumpe Förderstrom max. (Druck): 40 L/min (50 Hz) / 65 L/min (60 Hz)
• In-/Outlet Anschlussgewinde (außen): G 3/4"
• In-/Outlet Schlauchgröße: 3/4"
• Füllvolumen: min. 7,2 L / max. 20,5 L
• Wasserkühlung Anschlussgewinde (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C (max. 30 °C)
• Kühlwasserverbrauch: 14,5 L/min
• Min. Druckdifferenz Kühlwasser: 0,8 bar
• Max. Kühlwasserdruck: 10 bar
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 150 kg
• Schalldruckpegel: 62 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzkabel mit Stecker: IEC 60309, 5-pol, CEE, rot, 16 A

Modell / Bestellung

• Modell: Integral IN 530 TW
• Bestell-Nr.: L002667
