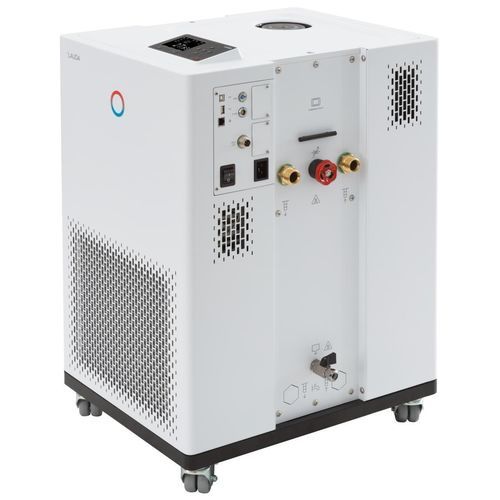

Elektronischer Thermostat Integral IN 230 TW

regelbarprogrammierbarmit Relais

Produktübersicht
Modulares Schnittstellenkonzept zur flexiblen Integration des Prozessthermostats Integral IN 230 TW in industrielle Temperaturregelkreise. Serienmäßig mit Ethernet, USB und Pt100 ausgestattet; weitere Schnittstellen und Protokolle per Plug-in-Module möglich. Integrierte Kältemaschine für das dynamische Temperieren externer Kreisläufe.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für das dynamische Temperieren im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Anschluss für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmiergeber mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme — optimiert für Temperaturrampen
• Integrierter Webserver für browsergestützte Bedienung via PC, Tablet oder Smartphone; sichere Übertragung durch Authentifizierung und Verschlüsselung
• Betrieb mit HFC-Kältemitteln gemäß VO (EU) 573/2024
• Farbiges TFT-Display zur Anzeige von Ist- und Sollwert sowie grafischer Darstellung des Temperaturverlaufs
• Einfache Eingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Selbstadaption zur automatischen Ermittlung von Regelparametern
• Besonders leistungsstarke Druckpumpe mit digitaler Druckanzeige
• Fernanzeige Störung über schwebenden Kontakt
• Einstellbarer Bypass zur Druckbegrenzung
• SmartCool-System zur energiesparenden digitalen Kältesteuerung inkl. Kompressorsteuerung
• Klartext-Menüführung; wählbare Sprachen DE, EN, FR, ES, IT, RU
• SelfCheck-Assistent für Systemdiagnose
• PowerAdapt-System zur optimalen Nutzung der Heizleistung entsprechend der Versorgung
• USB- und Ethernet-Schnittstelle serienmäßig
• Nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analog, Kontakt oder EtherCAT)
• Verflüssigerkühlung: Wasser

Arbeitsbereich

• Arbeitstemperatur min.: -32 °C
• Arbeitstemperatur max.: 120 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (50 Hz)
Temperatur | Temperiermedium | Kälteleistung 50 Hz
100 °C | Thermoöl | 2,3 kW
20 °C | Ethanol | 2,3 kW
10 °C | Ethanol | 2,3 kW
0 °C | Ethanol | 1,9 kW
-10 °C | Ethanol | 1,3 kW
-20 °C | Ethanol | 0,75 kW
-30 °C | Ethanol | 0,35 kW


Teilenummer
L002665

Technische Merkmale

• Arbeitstemperaturbereich: -32 ... 120 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 2,7 kW
• Leistungsaufnahme max.: 3,7 kW (16 A)
• Förderdruck max.: 3,5 bar
• Förderleistung Pumpe max. (Druck): 40 L/min
• Anschlussgewinde Ein-/Ausgang (außen): G 3/4"
• Schlauchgröße Ein-/Ausgang: 3/4"
• Füllvolumen min.: 3,6 L
• Füllvolumen max.: 8,7 L
• Anschluss Gewinde Wasserkühlung (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C; max: 30 °C
• Kühlwasserverbrauch: 3 L/min; Druckdifferenz min.: 0,8 bar; max. Druck: 10 bar
• Abmessungen (B×T×H): 430 x 550 x 760 mm
• Gewicht: 85 kg
• Schalldruckpegel: 60 dB(A)
• Netzversorgung: 230 V; 50 Hz (Netzkabel mit gewinkeltem Stecker CEE7/7)
