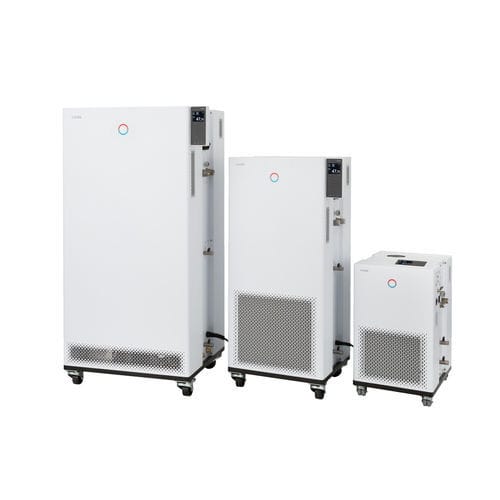

Elektronischer Thermostat Integral IN 530 T

regelbarprogrammierbarmit Relais

Kurzbeschreibung
Der Integral IN 530 T ist ein modulares Prozessthermostat zum dynamischen Temperieren externer Kreisläufe. Serienmäßig sind Schnittstellen wie Ethernet, USB und ein externer Pt100-Port vorhanden; weitere Schnittstellen und Protokolle lassen sich per Schnittstellenmodul ergänzen. Das Gerät vereint einen elektronischen PID-Regler, einen Temperatur-/Zeit-Programmierer und ein integriertes Kühlsystem für industrielle Anwendungen.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamische Regelung externer Kreisläufe
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm, geeignet für brennbare und nicht brennbare Medien
• Integrierter Anschluss für externen Pt100; zweiter externer Pt100 per Modul möglich
• Programmiergeber mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Integrierter Webserver für browsergestützte Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Betrieb mit HFC-Kältemitteln konform VO (EU) 573/2024
• Farbiges TFT-Display mit Anzeige von Ist- und Sollwert sowie grafischer Temperaturverlauf
• Bedienung über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperatur
• Selbstadaption zur automatischen Ermittlung der Regelparameter
• Leistungsstarke Druckpumpe mit digitaler Druckanzeige und einstellbarem Bypass
• Fernanzeige Störung über Schaltkontakt
• SmartCool System für energiesparende digitale Kältesteuerung inkl. Kompressor-Automatik
• SelfCheck Assistent für Systemdiagnose und PowerAdapt zur optimalen Leistungsnutzung
• USB- und Ethernet-Schnittstelle serienmäßig; nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• Verflüssigerkühlung: Luft

Arbeitsbereich

• Arbeitstemperatur min.: -32 °C
• Arbeitstemperatur max.: 120 °C
• Temperaturkonstanz: 0.05 ± K

Technische Merkmale (nach DIN 12876)

• Arbeitstemperaturbereich: -32 ... 120 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 8 kW
• Max. Leistungsaufnahme: 11 kW
• Stromaufnahme: 16 A
• Max. Förderdruck: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Max. Pumpenförderstrom (Druck): 40 L/min (50 Hz); 65 L/min (60 Hz)
• Anschlussgewinde Ein-/Ausgang (außen): G 3/4"
• Schlauchgröße Ein-/Ausgang: 3/4"
• Füllvolumen min.: 7.2 L
• Füllvolumen max.: 20.5 L
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 149 kg
• Schalldruckpegel: 66 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)

Kälteleistung (Auszug)
Temperatur - Temperiermedium - Kälteleistung 50 Hz - Kälteleistung 60 Hz
100 °C - Thermoöl - 5 kW - 5 kW
20 °C - Ethanol - 5 kW - 5 kW
10 °C - Ethanol - 4,5 kW - 4,5 kW
0 °C - Ethanol - 3,8 kW - 3,8 kW
-10 °C - Ethanol - 2,6 kW - 2,6 kW
-20 °C - Ethanol - 1,5 kW - 1,5 kW
-30 °C - Ethanol - 0,6 kW - 0,6 kW

Charakteristiken / technische Spezifikationen

• Typ: Integral IN 530 T
• Arbeitsbereich: -32 bis 120 °C
• Stabilität: 0.05 ± K
• Heizleistung: 8 kW
• Max. Pumpenleistung: 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Füllvolumen: 7.2 L – 20.5 L
• Schnittstellen serienmäßig: Ethernet, USB; erweiterbar
