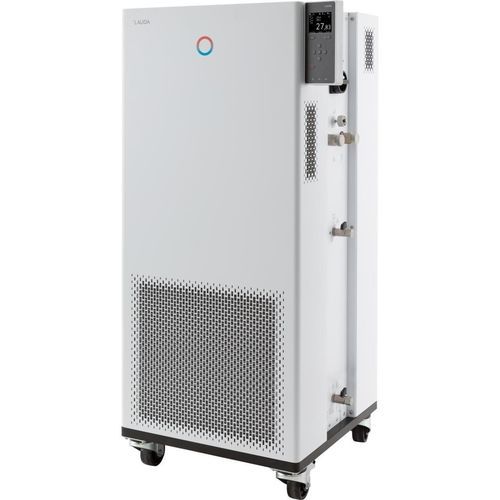

Temperiergerät mit grafischem TFT-Display Integral IN 550 XT

mit TouchscreenPIDprogrammierbar

Kurzbeschreibung
Bedienen Sie den Integral IN 550 XT über das integrierte Farb‑TFT oder optional über eine Touch‑Bedieneinheit. Das Gerät vereint integrierte Kälte, eine leistungsfähige Druckpumpe und erweiterte Regelungsfunktionen für das dynamische Temperieren externer Kreisläufe in industriellen Anwendungen.

Leistungsmerkmale

• Prozess‑Thermostat mit integriertem Kühlsystem für dynamisches Temperieren externer Kreisläufe
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• ATEX‑zertifizierte Gaswarnsensorik mit Alarm und Abschaltung; externe Statusschnittstelle für übergeordnete Sicherheitssysteme
• Selbstadaption zur automatischen Ermittlung der PID‑Regelparameter
• LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung; digitale Pumpendruckanzeige
• Fernanzeige „Störung“ über Schwimmkontakt
• Programmierer: 150 Temperatur/Zeit‑Segmente, aufteilbar in 5 Programme
• Integrierter Webserver für browsergestützte Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Betrieb mit natürlichen Kältemitteln; SmartCool für energiesparende Kältesteuerung mit Kompressor‑Ein/Aus
• Klartext‑Menüführung und Mehrsprachigkeit (DE, EN, FR, ES, IT, RU)
• Schnellstopp per schwarzem Taster und Anschlusskontakte für Fernauslösung; Tmax‑Taste für Übertemperaturschutz
• PowerAdapt System zur Anpassung der maximalen Heizleistung an Versorgungsgrenzen
• USB‑ und Ethernet‑Schnittstelle serienmäßig; nachrüstbar mit bis zu 2 Interface‑Modulen (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• SelfCheck‑Assistent für Systemdiagnose; vollelektronischer PID‑Regler für interne und externe Regelung
• Unterniveau‑Erkennung und einstellbarer Übertemperaturschutz mit akustischem Alarm, geeignet für brennbare und nichtbrennbare Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter Pt100 extern über Schnittstellenmodul möglich
• Integrierter, einstellbarer Bypass; sehr kleines Innenvolumen und großes nicht durchströmtes Ausdehnungsgefäß (Kaltöl‑Überlagerungssystem)
• Verflüssigerkühlung: Luft

Arbeitsbereich

• Arbeitstemperaturbereich: -50 °C bis 220 °C
• Umgebungstemperaturbereich: 5 °C bis 40 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (50 Hz) — Beispiele
200 °C | Pumpenstufe 8 | Thermoöl | 5 kW
100 °C | Pumpenstufe 8 | Thermoöl | 5 kW
20 °C | Pumpenstufe 8 | Ethanol | 5 kW
10 °C | Pumpenstufe 8 | Ethanol | 4,8 kW
0 °C | Pumpenstufe 8 | Ethanol | 4,6 kW
-10 °C | Pumpenstufe 8 | Ethanol | 3,3 kW
-20 °C | Pumpenstufe 4 | Ethanol | 2,4 kW
-30 °C | Pumpenstufe 4 | Ethanol | 1,5 kW
-40 °C | Pumpenstufe 4 | Ethanol | 0,7 kW
-50 °C | Pumpenstufe 2 | Ethanol | 0,3 kW


Technische Daten (nach DIN 12876)
Arbeitstemperaturbereich: -50 ... 220 °C
Umgebungstemperaturbereich: 5 ... 40 °C
Temperaturkonstanz: 0.05 ± K
Heizleistung max.: 8 kW
Max. Leistungsaufnahme: 10.5 kW
Nennstrom: 16 A
Max. Förderdruck: 3,1 bar
Pumpe Förderstrom max. (Druck): 65 L/min
In/Outlet Anschlussgewinde (außen): M30 x 1.5
Schlauchgröße Ein-/Ausgang: 3/4"
Füllvolumen min.: 4.8 L
Füllvolumen max.: 17.2 L
Abmessungen (BxTxH): 560 x 550 x 1325 mm
Gewicht: 176 kg
Schalldruckpegel: 65 dB(A)
Netzversorgung: 400 V; 3/PE; 50 Hz
Netzstecker: Netzkabel mit Stecker (IEC 60309, 5‑pol., CEE, rot, 16 A)
Schnittstellen: USB und Ethernet serienmäßig; erweiterbar mit RS232/485, Profibus, Analog, Kontakt oder EtherCAT‑Modulen
