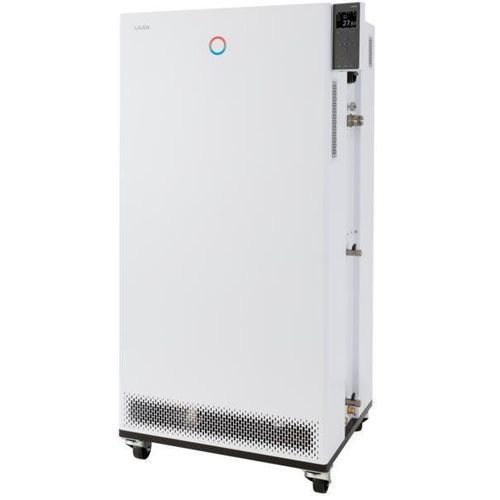

Elektronischer Thermostat Integral IN 2040 XTW

regelbarprogrammierbar400 V AC

Produktbeschreibung
Bedienen Sie den Integral Prozessthermostaten über das farbige TFT-Display an der Vorderseite oder optional über eine Touch-Bedieneinheit. Das Gerät vereint geregeltes Heizen, integrierte Kühlung und eine steuerbare Umwälzpumpe zur Temperierung externer Kreisläufe.

Leistungsmerkmale

• Prozessthermostat mit integriertem Kühlsystem für dynamische Temperaturregelung im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Schnellabschaltung über schwarzen Taster und Anschlusskontakte für Fernfreigabe
• PowerAdapt zur Anpassung der nutzbaren Heizleistung an Versorgungsgrenzen
• USB- und Ethernet-Schnittstelle serienmäßig; nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, analog, Kontakt, EtherCAT)
• Digitale Pumpendruckanzeige und einstellbarer integrierter Bypass
• SmartCool Regelung mit drehzahlgeregeltem Verdichter
• Farb-TFT für gleichzeitige Anzeige von Ist- und Sollwerten sowie grafischer Temperaturkurve
• Vollelektronischer Dauerregler mit PID-Verhalten; SelfAdapt- und SelfCheck-Funktionen zur Regelparametrierung und Diagnose
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm
• LAUDA Variopumpe mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Integrierter Webserver für browserbasierte Bedienung (PC/Tablet/Smartphone) mit Authentifizierung und Verschlüsselung
• Betrieb mit natürlichem Kältemittel CO2 möglich

Arbeitsbereich

• Arbeitstemperatur min.: -45 °C
• Arbeitstemperatur max.: 200 °C
• Temperaturkonstanz: 0.05 ± K

Technische Daten (nach DIN 12876)

• Arbeitstemperaturbereich: -45 … 200 °C
• Umgebungstemperaturbereich: 5 … 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 16 kW
• Max. Leistungsaufnahme: 18 kW
• Stromaufnahme: 25 A
• Max. Förderdruck: 6,0 bar
• Max. Pumpendurchsatz (Druck): 120 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M38 x 1,5
• Schlauchgröße Ein-/Ausgang: 1″
• Füllvolumen: min. 10,5 L / max. 30 L
• Anschlussgewinde Wasserkühlung (außen): 3/4″
• Empfohlene Kühlwassertemperatur: 15 °C (max. 20 °C)
• Kühlwasserförderung: 45 L/min
• Druckdifferenz Kühlwasser min.: 0.8 bar; max.: 10 bar
• Abmessungen (BxTxH): 760 × 650 × 1605 mm
• Gewicht: 454 kg
• Schalldruckpegel: 61 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzkabel mit Stecker: Netzkabel mit Stecker (IEC 60309, 5‑polig, CEE, rot, 32 A)

Kälteleistung (Beispiele)
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz
200 °C | 8 | Thermoöl | 20.8 kW | 20.8 kW
100 °C | 8 | Thermoöl | 20.8 kW | 20.8 kW
20 °C | 8 | Ethanol | 20.8 kW | 20.8 kW
10 °C | 8 | Ethanol | 20.5 kW | 20.5 kW
0 °C | 8 | Ethanol | 17.8 kW | 17.8 kW
-10 °C | 8 | Ethanol | 14 kW | 14 kW
-20 °C | 4 | Ethanol | 10.5 kW | 10.5 kW
-30 °C | 4 | Ethanol | 6.6 kW | 6.6 kW
-40 °C | 4 | Ethanol | 3.5 kW | 3.5 kW
-45 °C | 4 | Ethanol | 2.2 kW | 2.2 kW
