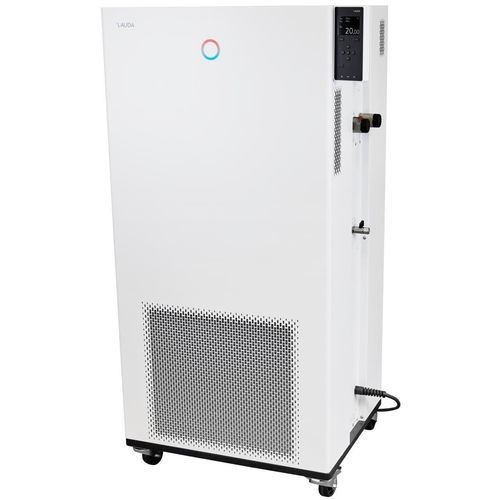

Automatisches Thermostatbad Integral IN 1030 T

gekühltUmwälzbeheizt

Produktübersicht
Der Integral IN 1030 T ist ein Prozessthermostat mit integrierter Kühlung, ausgelegt für das dynamische Temperieren externer Kreisläufe. Das modulare Schnittstellenkonzept ermöglicht eine flexible Integration in industrielle Prozesse. Geräte sind serienmäßig mit Ethernet, USB und Pt100 ausgestattet; weitere Schnittstellen und Protokolle sind per Modul ergänzbar.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamisches Temperieren im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger PID-Regler für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm — geeignet für brennbare und nicht brennbare Flüssigkeiten
• USB- und Ethernet-Schnittstellen serienmäßig; Datenexport auf USB-Stick
• Nachrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analog, Kontakt oder EtherCAT)
• Digitale Pumpendruckanzeige
• Verflüssigerkühlung: Luft
• Farbiges TFT-Display mit Anzeige von Ist- und Sollwert sowie grafischer Temperaturverlauf
• Einfache Eingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Selbstadaption zur automatischen Ermittlung von Regelparametern
• Leistungsstarke Druckpumpe; zusätzliche Pumpe für interne Umwälzung möglich
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmiergeber mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Integrierter Webserver für browsergestützte Bedienung in lokalen Netzwerken (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Betrieb mit herkömmlichen Kältemitteln (HFC) gemäß VO (EU) 573/2024
• Klartext-Menüführung; wählbare Sprachen: DE, EN, FR, ES, IT, RU
• SelfCheck-Assistent für Systemdiagnose
• PowerAdapt-System zur maximalen Nutzung der verfügbaren Heizleistung bei gegebener Versorgung
• Fernanzeige 'Störung' über schwimmenden Kontakt
• Einstellbarer Bypass zur Druckbegrenzung
• SmartCool für energiesparende digitale Kältesteuerung inkl. Kompressor-Automatik

Arbeitsbereich

• Min. Arbeitstemperatur: -32 °C
• Max. Arbeitstemperatur: 150 °C
• Temperaturkonstanz: 0.1 ± K

Kälteleistung (Auszug)
Temperatur | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz
100 °C | Thermoöl | 11 kW | 11 kW
20 °C | Ethanol | 11 kW | 11 kW
10 °C | Ethanol | 9,5 kW | 9,5 kW
0 °C | Ethanol | 7,1 kW | 7,1 kW
-10 °C | Ethanol | 4,9 kW | 4,9 kW
-20 °C | Ethanol | 3 kW | 3 kW
-30 °C | Ethanol | 1,6 kW | 1,6 kW


Hinweise

• Programmiergeber: 150 Temperatur-/Zeitsegmente, aufteilbar in 5 Programme
• Integrierter Webserver ermöglicht sichere browsergestützte Bedienung im lokalen Netzwerk (Authentifizierung, Verschlüsselung)

Technische Daten

• Modell: Integral IN 1030 T
• Temperaturbereich Betrieb: -32 ... 150 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.1 ± K
• Heizleistung max.: 8 kW
• Leistungsaufnahme max.: 11 kW
• Stromaufnahme: 16 A
• Max. Förderdruck: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Max. Pumpenförderstrom (Druck): 60 L/min (50 Hz); 70 L/min (60 Hz)
• Anschlussgewinde In/Out (außen): M38 x 1,5
• Schlauchgröße In/Out: 1″
• Füllvolumen min.: 9.7 L
• Füllvolumen max.: 25.5 L
• Abmessungen (BxTxH): 760 x 650 x 1605 mm
• Gewicht: 223 kg
• Schalldruckpegel: 70 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)
