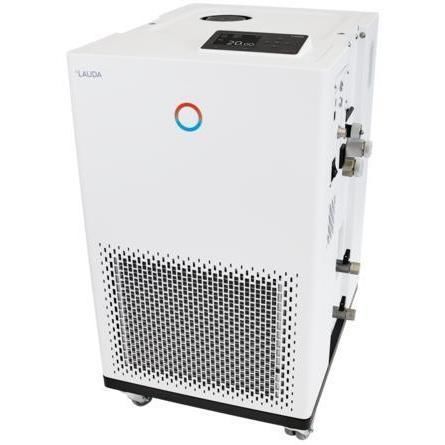

Elektronischer Thermostat Integral IN 150 XT

programmierbar230 V ACfür Kalt- und Warmbetrieb

Produktübersicht
Bedienen Sie den Integral Prozessthermostaten über das farbige TFT-Display am Gerät oder optional über eine Touch-Bedieneinheit. Das Gerät ermöglicht das dynamische Temperieren externer Kreisläufe und bietet umfangreiche Anschluss- und Netzwerkfunktionen.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamische Temperierung im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm (geeignet für brennbare und nicht brennbare Flüssigkeiten)
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Integrierter, einstellbarer Bypass; sehr kleines Innenvolumen und großes, nicht durchströmtes Ausdehnungsgefäß (Kaltflüssigkeitsschicht-System)
• Luftgekühlter Verflüssiger und SmartCool für energiesparende Kältesteuerung
• Farbiges TFT-Display zur Anzeige von Ist- und Sollwert sowie grafischem Temperaturverlauf
• Bedienung über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperatur
• Selbstadaption zur Bestimmung von Regelparametern
• LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung; digitale Pumpendruckanzeige
• Fernanzeige 'Störung' über schwebenden Kontakt
• Programmiergeber mit bis zu 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Integrierter Webserver für browsergestützte Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• USB- und Ethernet-Schnittstellen serienmäßig; bis zu 2 optionale Interface-Module (RS232/485, Profibus, analog, Kontakt, EtherCAT)
• Betrieb mit traditionellen Kältemitteln (HFC) gemäß VO (EU) 573/2024
• Menünavigation im Klartext; wählbare Sprachen: DE, EN, FR, ES, IT, RU
• SelfCheck-Assistent für Systemdiagnose; PowerAdapt zur Optimierung der Heizleistung gemäß Netzversorgung

Arbeitsbereich

• Arbeitstemperatur min.: -45 °C
• Arbeitstemperatur max.: 220 °C
• Temperaturkonstanz: 0.05 ± K

Technische Merkmale (nach DIN 12876)

• Arbeitstemperaturbereich: -45 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 3.5 kW
• Leistungsaufnahme max.: 3.7 kW
• Nennstrom: 16 A
• Förderdruck max.: 3,1 bar
• Pumpenförderstrom max. (Druck): 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
• Schlauchgröße Ein-/Ausgang: 3/4″
• Füllvolumen min.: 2.5 L
• Füllvolumen max.: 8.7 L
• Abmessungen (BxTxH): 430 x 550 x 760 mm
• Gewicht: 106 kg
• Schalldruckpegel: 60 dB(A)
• Netzversorgung Beispiel: 230 V; 50 Hz (variantenabhängig)
• Netzstecker Beispiel: Netzkabel mit gewinkeltem Schuko-Stecker (CEE7/7)

Kälteleistung (50 Hz)
200 °C | Pumpenstufe 8 | Thermoöl | 1,5 kW
100 °C | Pumpenstufe 8 | Thermoöl | 1,5 kW
20 °C | Pumpenstufe 8 | Ethanol | 1,5 kW
10 °C | Pumpenstufe 8 | Ethanol | 1,5 kW
0 °C | Pumpenstufe 8 | Ethanol | 1,3 kW
-10 °C | Pumpenstufe 8 | Ethanol | 1 kW
-20 °C | Pumpenstufe 4 | Ethanol | 0,7 kW
-30 °C | Pumpenstufe 4 | Ethanol | 0,3 kW
-40 °C | Pumpenstufe 4 | Ethanol | 0,06 kW
-45 °C | Pumpenstufe 2 | Ethanol | 0,02 kW


Datasheet / Dokumentation
Das Datenblatt Integral IN 150 XT ist verfügbar (siehe Produkt-Downloads).

Technische Spezifikationen

• Modell: Integral IN 150 XT
• Regelart: Elektronischer PID-Regler (intern/extern)
• Sensoranschluss: Integrierter Pt100; 2. Pt100 optional via Modul
• Pumpe: LAUDA Variopumpe, 8 wählbare Stufen oder Druckregelung
• Schutzfunktionen: Unterniveauschutz, einstellbarer Übertemperaturschutz mit akustischem Alarm
• Bedienung / Schnittstellen: TFT-Farbdisplay, integrierter Webserver, USB, Ethernet; optionale Module RS232/485, Profibus, EtherCAT, Analog, Kontakt
• Programmierung: 150 Temperatur-/Zeitsegmente auf 5 Programme
• Kühlung: Luftkondensator, SmartCool für energiesparende Steuerung
• Konformität: Kältemittel (HFC) gemäß VO (EU) 573/2024
