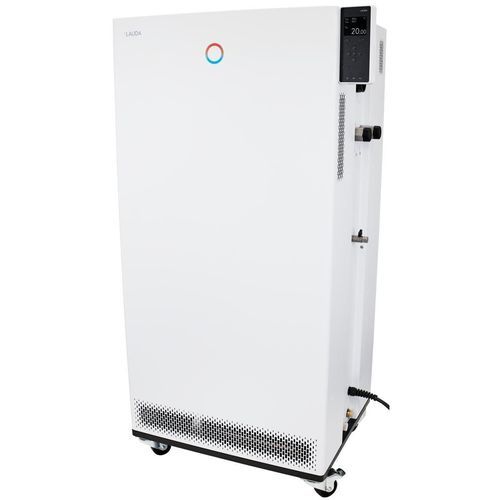

Temperiergerät mit grafischem TFT-Display Integral IN 1330 TW

digitalÖlprogrammierbar

Produktbeschreibung
Mit dem modularen Schnittstellenkonzept lässt sich der Prozessthermostat Integral IN 1330 TW flexibel in industrielle Abläufe integrieren. Das Gerät ist serienmäßig mit Schnittstellen (Ethernet, USB, integrierter Pt100-Port) ausgestattet und um bis zu zwei zusätzliche Interface-Module erweiterbar.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamisches Temperieren externer Kreisläufe
• Verwaltung von Temperiermedien mit hinterlegten Materialdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• USB- und Ethernet-Schnittstelle serienmäßig; Datenexport auf USB-Stick
• Aufrüstbar mit bis zu 2 zusätzlichen Interface-Modulen (RS232/485, Profibus, Analogeingang, Kontakt, EtherCAT)
• Digitale Anzeige des Pumpendrucks
• Verflüssigerkühlung mittels Wasser
• Farbiges TFT-Display für Ist-/Sollwertanzeige und grafische Darstellung des Temperaturverlaufs
• Einfache Eingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Selbstadaptionsfunktion zur Ermittlung der Regelparameter
• Besonders leistungsstarke Druckpumpe
• Integrierter Anschluss für externen Pt100; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmierbarer Speicher: 150 Temperatur-/Zeitsegmente, aufteilbar in 5 Programme
• Integrierter Webserver für browsergestützte Bedienung im lokalen Netzwerk (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Betrieb mit HFC-Kältemitteln gemäß VO (EU) 573/2024
• Klare Menüführung; sechs wählbare Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck-Assistent für Systemdiagnose
• PowerAdapt-System zur Nutzung maximaler Heizleistung ohne Überlast der Stromversorgung
• Zusatzpumpe für interne Umwälzung
• Fernanzeige "Störung" über schwebenden Kontakt
• Einstellbarer Bypass zur Druckbegrenzung
• SmartCool-System zur energiesparenden digitalen Kältesteuerung mit Kompressor-An/Aus-Steuerung

Arbeitsbereich

• Arbeitstemperatur min.: -32 °C
• Arbeitstemperatur max.: 150 °C
• Temperaturkonstanz: 0.1 ± K

Technische Daten (Auswahl)
Arbeitstemperaturbereich: -32 … 150 °C
Umgebungstemperaturbereich: 5 … 40 °C
Temperaturkonstanz: 0.1 ± K
Heizleistung max.: 16 kW
Max. Leistungsaufnahme: 18 kW
Stromaufnahme: 25 A
Max. Förderdruck: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
Max. Pumpenförderstrom (Druck): 60 L/min (50 Hz); 70 L/min (60 Hz)
Anschlussgewinde Ein-/Ausgang (außen): M38 x 1,5
Schlauchgröße Ein-/Ausgang: 1"
Füllvolumen min.: 9.7 L
Füllvolumen max.: 25.5 L
Anschlussgewinde Wasserkühlung (außen): 3/4"
Empfohlene Kühlerwassertemperatur: 15 °C
Max. Kühlerwassertemperatur: 30 °C
Kühlwasserverbrauch: 15.5 L/min
Druckdifferenz Kühlwasser min.: 0.8 bar
Max. Kühlwasserdruck: 10 bar
Abmessungen (BxTxH): 760 x 650 x 1605 mm
Gewicht: 225 kg
Schalldruckpegel: 62 dB(A)
Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 32 A)

Kälteleistung (Auszug)
100 °C | Thermoöl | 13 kW (50 Hz) | 13 kW (60 Hz)
20 °C | Ethanol | 13 kW | 13 kW
10 °C | Ethanol | 10 kW | 10 kW
0 °C | Ethanol | 7,6 kW | 7,6 kW
-10 °C | Ethanol | 5,4 kW | 5,4 kW
-20 °C | Ethanol | 3,4 kW | 3,4 kW
-30 °C | Ethanol | 1,7 kW | 1,7 kW


Wesentliche Spezifikationen

• Modell: Integral IN 1330 TW
• Gerätetyp: Prozessthermostat mit integriertem Kühlsystem
• Schnittstellen (Serie): Ethernet, USB, integrierter Pt100; erweiterbar per Module
• Regler: Vollelektronischer stetiger PID-Regler, Self-adapt
• Display: Farb-TFT; Programmierer 150 Segmente / 5 Programme
• Pumpe: Max. Durchfluss 60 L/min (50 Hz) / 70 L/min (60 Hz)
• Füllvolumen: 9.7 – 25.5 L
• Abmessungen / Gewicht: 760 x 650 x 1605 mm / 225 kg
• Schalldruckpegel: 62 dB(A)
