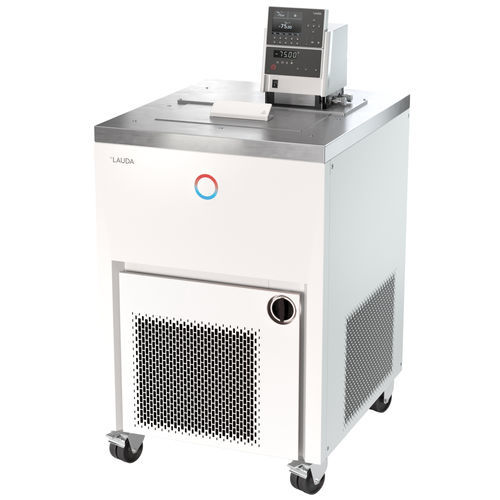

Kälte-Umwälzthermostat Proline Kryomate RP 3090 CW

Kurze Produktbeschreibung
Der Proline Kryomate RP 3090 CW ist ein industrieller Kryothermostat, erhältlich in luft- oder wassergekühlter Ausführung. Er bietet große Badöffnungen und Badvolumina typ. 23–31 L (Varianten bis ≈30–40 L) und deckt -90 °C bis 200 °C ab.

Leistungsmerkmale

• Bad-/Umwälzthermostat mit Microprozessorsteuerung und integriertem Kühlsystem
• Eingabe über Cursortasten und numerische Softkeys; zusätzliche Tmax‑Taste für Übertemperatur
• SelfCheck‑Assistent für Systemdiagnose
• Unterniveau‑ und Übertemperaturschutz für den Betrieb mit nicht brennbaren Wärmeübertragungsflüssigkeiten
• Programmierer mit 150 Temperatur/Zeit‑Segmenten, aufteilbar in bis zu 5 Programme
• Anpassbare Badumwälzung; LAUDA Vario‑Pumpe mit 4 wählbaren Leistungsstufen
• Elektronisch gesteuerte Badrand‑ und Brückenheizung verhindert Kondensation und Vereisung
• Hochauflösender, hinterleuchteter Grafik‑LCD; abnehmbare Bedienkonsole für Fernbedienung
• Voll elektronischer Regler mit PID‑Verhalten; opto‑entkoppelte RS‑232/485 Schnittstelle serienmäßig
• Timerfunktion für Einschalten, Standby oder Programmablauf; Pumpenanschlüsse seitlich und hinten mit installiertem Bypass
• SmartCool für energiesparende Kühlschranksteuerung; PowerAdapt zur optimierten Leistungsnutzung innerhalb der Netzgrenzen
• Nachrüstbar mit bis zu 2 Zusatzschnittstellen (Profibus, Analog-/Kontaktmodule, Ethernet‑USB)
• Betrieb mit traditionellen Kältemitteln (HFC) gemäß VO (EU) 573/2024

Arbeitsbereich

• Arbeitstemperatur min.: -90 °C
• Arbeitstemperatur max.: 200 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (50 Hz) — Zusammenfassung
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz
200 °C | 2 | Thermoöl | 4 kW
20 °C | 2 | Ethanol | 4 kW
0 °C | 2 | Ethanol | 3,7 kW
-20 °C | 2 | Ethanol | 3,1 kW
-30 °C | 2 | Ethanol | 2,7 kW
-40 °C | 2 | Ethanol | 2 kW
-50 °C | 2 | Ethanol | 1,6 kW
-60 °C | 2 | Ethanol | 1,3 kW
-70 °C | 2 | Ethanol | 0,8 kW
-80 °C | 2 | Ethanol | 0,5 kW
-90 °C | 2 | Ethanol | 0,15 kW


Varianten und Hinweise

• Verfügbare Varianten: luft- oder wassergekühlt; CW‑Variante mit wassergekühltem Verflüssiger
• Große Badöffnungen und unterschiedliche Volumenoptionen je nach Ausführung
• Schnittstellen und Optionen zur Prozessintegration und Fernüberwachung

Technische Daten

• Modell: Proline Kryomate RP 3090 CW
• Arbeitstemperaturbereich: -90 … 200 °C
• Umgebungstemperaturbereich: 5 … 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 3.5 kW
• Max. Leistungsaufnahme: 7 kW; Stromaufnahme: 16 A
• Max. Förderdruck: 0,5 bar; Max. Pumpenvolumenstrom: 19 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M16 x 1
• Badvolumen min./max.: 23.0 / 31.0 L
• Empf. Kühlwassertemperatur: 15 °C; Kühlwasserverbrauch: 11.7 L/min; Max. Druck Kühlwasser: 10 bar
• Abmessungen (B x T x H): 600 x 700 x 1216 mm; Gewicht: 160 kg
• Netzversorgung (Beispielvariante): 400 V; 3/N/PE; 50 Hz; Netzkabel mit Stecker (IEC 60309, 5‑pol., CEE, rot, 16 A)
