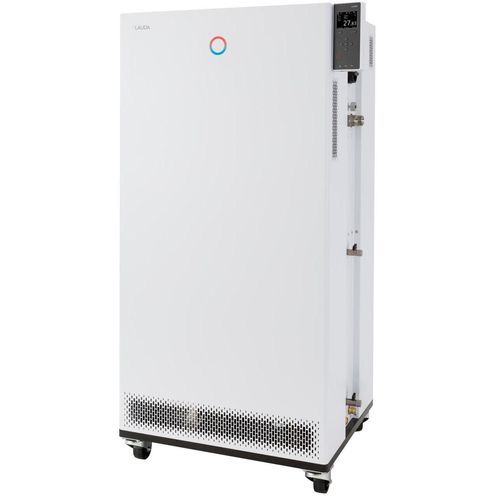

Temperiergerät mit grafischem TFT-Display Integral IN 1850 XTW

mit TouchscreenPIDWasser

Produktbeschreibung
Bedienen Sie den Integral IN 1850 XTW Prozessthermostaten über das integrierte farbige TFT-Display oder optional über eine intuitive Bedieneinheit mit Touch-Display. Das Gerät vereint Kühlsystem und ein leistungsfähiges Pumpensystem für das dynamische Temperieren externer Kreisläufe.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamische Temperaturregelung in externen Kreisläufen
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• ATEX-zertifizierte Gaswarnsensorik mit Warn- und Abschaltfunktion sowie externer Statusschnittstelle für übergeordnete Sicherheitssysteme
• Selbstadaption zur Ermittlung von Regelparametern
• Leistungsstarke LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Steuerung des Auslassdrucks
• Fernanzeige von Störungen über einen schaltenden Schwimmkontakt
• Programmierbarer Speicher mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme, optimiert für Temperaturrampen
• Integrierter Webserver zur browsergestützten Bedienung via PC, Tablet oder Smartphone; gesicherte Übertragung durch Authentifizierung und Verschlüsselung
• Farbiges TFT-Display für gleichzeitige Anzeige von Ist- und Sollwert sowie grafische Darstellung des Temperaturverlaufs
• Bedienung über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Schnellstopp über schwarzen Drucktaster und Anschlusskontakte für Fernfreigabe
• PowerAdapt-System zur Nutzung der maximal möglichen Heizleistung entsprechend der Versorgung
• USB- und Ethernet-Schnittstelle serienmäßig; Nachrüstbar mit bis zu 2 zusätzlichen Schnittstellenmodulen (RS232/485, Profibus, Analog, Kontakt oder EtherCAT)
• Digitale Anzeige des Pumpendrucks
• Verflüssigerkühlung: Wasser
• Klare Textmenüführung; sechs wählbare Sprachen: DE, EN, FR, ES, IT, RU
• SelfCheck-Assistent zur Systemdiagnose
• Vollelektronischer kontinuierlicher Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Integrierter und einstellbarer Bypass
• Sehr kleines internes Volumen und großes nicht durchströmtes Ausdehnungsgefäß (kaltölüberlagertes System)
• Betrieb mit natürlichen Kältemitteln möglich

Arbeitsbereich

• Arbeitstemperatur min.: -50 °C
• Arbeitstemperatur max.: 220 °C
• Temperaturkonstanz: 0.05 ± K

Kälteleistung (Pumpenstufe und Medium) — Tabelle
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz
200 °C | 8 | Thermoöl | 20 kW | 20 kW
100 °C | 8 | Thermoöl | 20 kW | 20 kW
20 °C | 8 | Ethanol | 20 kW | 20 kW
10 °C | 8 | Ethanol | 17.8 kW | 20 kW
0 °C | 8 | Ethanol | 13.2 kW | 15.5 kW
-10 °C | 8 | Ethanol | 9.4 kW | 10.8 kW
-20 °C | 4 | Ethanol | 6.8 kW | 7.8 kW
-30 °C | 4 | Ethanol | 4.2 kW | 5.4 kW
-40 °C | 4 | Ethanol | 2.2 kW | 2.7 kW
-50 °C | 2 | Ethanol | 1.35 kW | 1.6 kW


Technische Daten

• Arbeitstemperaturbereich: -50 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 16 kW
• Leistungsaufnahme max.: 18 kW
• Stromaufnahme: 25 A
• Max. Förderdruck: 6,0 bar
• Max. Pumpenförderstrom (Druck): 120 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M38 x 1,5
• Schlauchgröße Ein-/Ausgang: 1"
• Füllvolumen min.: 8 L
• Füllvolumen max.: 28.6 L
• Wasserkühlungsanschlussgewinde (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C
• Kühlwassertemperatur max.: 30 °C
• Kühlwasserverbrauch: 24 L/min
• Mindest-Druckdifferenz Kühlwasser: 0.8 bar
• Maximaldruck Kühlwasser: 10 bar
• Abmessungen (BxTxH): 760 x 650 x 1605 mm
• Gewicht: 291 kg
• Schalldruckpegel: 58 dB(A)
• Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 32 A)
