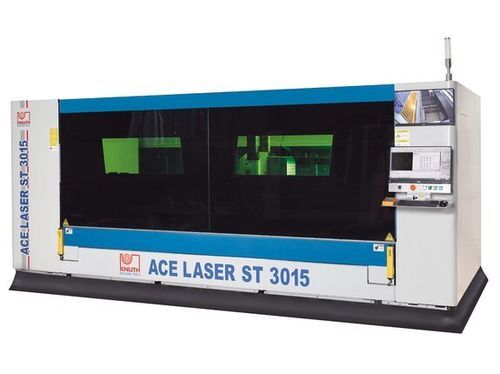

Laser-Schneidemaschine ACE.ST 3015 6.0R

für Metallfür BlechCNC

Produktbeschreibung Die ACE.Laser ST Baureihe sind Faserlaserschneidsysteme, entwickelt für die Bearbeitung großformatiger Bleche auf kleiner Stellfläche. Alle Komponenten sind erprobt und auf den Schneidprozess optimiert. Die Maschine wird mit einem kompletten Schneidpaket inklusive gefilterter Absaugung geliefert. Ein motorisch ausfahrbarer Tisch ermöglicht schnelles Be- und Entladen bei geringem Platzbedarf. Die ACE.Laser ST ist für die industrielle Laserschneiderei geeignet – von Einzelanfertigungen bis zur Großserie in Elektronik, Luftfahrt und Automobilbau.

Highlights

• Kompakte Bauweise und exzellente Strahlqualität
• Motorisch herausfahrbarer Schneidtisch für schnelles Be-/Entladen
• Vollständiges Schneidpaket mit abgestimmter Filterabsaugung
• KNUTH-Service: Aufbau, Inbetriebnahme und Wartung

Arbeitsbereich Tischabmessungen: 3.000 mm x 1.500 mm
Max. Werkstückgewicht: 1.000 kg

Verfahrwege Verfahrweg X-Achse: 1.530 mm
Verfahrweg Y-Achse: 3.050 mm
Verfahrweg Z-Achse: 100 mm

Eilgang Eilgang X-/Y-Achse: 80 m/min
Eilgang Z-Achse: 40 m/min

Genauigkeiten Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Laser Faserlaser-Leistung: 6.000 W
Wellenlänge: 1,08 ± 10% µm
Max. Strahlleistung: 6.000 W
Leistungsaufnahme: 6,5 kW
Schneidleistung Baustahl: 22 mm
Schneidleistung Edelstahl: 14 mm
Schneidleistung Aluminium: 12 mm

Antriebsleistungen Antriebsleistung X-Achse: 1,7 kW
Antriebsleistung Y-Achse: 2,4 kW
Antriebsleistung Z-Achse: 0,4 kW

Maße und Gewichte Abmessungen (L x B x H): 4,75 m x 2,26 m x 2,1 m
Gewicht: 5.350 kg

Details / Ausstattungsmerkmale

• Arbeitsbereich 3000 x 1500 mm; Faserlaserquellen bis 6000 W erhältlich
• Arbeitstisch kann zum Be- und Entladen aus der Vollverkleidung herausgefahren werden
• Robuster Auszug trägt bis zu 1.000 kg in ausgefahrener Position
• Verwindungssteifes Portal mit synchroner Antriebsauslegung beidseitig
• Erfüllt Rechtwinkligkeits-Toleranzen für Laserschneiden nach DIN EN ISO 9013-1
• Wärmebehandelter, geschweißter Maschinenrahmen zur Spannungsfreiheit und Langzeitgenauigkeit
• Wartungsarme Präzisions-Linearführungen für hohe Schnittgeschwindigkeiten
• Zahnstangenantrieb für genaue Positionierung in X/Y
• Leistungsstarke Servomotoren für hohe Dynamik und präzise Parametereinhaltung
• Vollumhausung mit Sichtfenster für Bedienerschutz
• Handbediengerät serienmäßig für schnelle Einrichtung

Steuerung

• Leistungsfähige CNC mit großem Display und intuitiver Bedienoberfläche
• Übersichtliche Darstellung aller Funktionen, kurze Einarbeitungszeit
• Zusätzlicher Monitor und integrierte Kameras zur Prozessüberwachung
• Ethernet-Schnittstelle für Fernzugriff zu Diagnose und Wartung
• Proportionalventile zur Regelung des Gasdrucks während des Schneidprozesses

Nesting- und CAM-Software

• CypCut/CypNest: Schachtelungs- und Schneidsoftware, unterstützt Ai, DXF, PLT, LXD
• Technologiedatenbank mit Schneidparametern und vordefinierten Zyklen
• Automatisches Nesting für Zeitersparnis und Materialoptimierung

Schneidkopf

• Modelle bis 4 kW mit RayTools-Schneidkopf; 6 kW mit BOCI BLT
• Integrierter Kollisionsschutz, automatische Fokuslagenverstellung und Höhenregelung
• Kontinuierliche Fokusanpassung gemäß Materialzustand
• Servicefreundliche Konstruktion für einfache Wartung

Laserquelle

• Faserlaser (z. B. Raycus): hohe elektro-optische Effizienz und gute Strahlqualität
• Langlebige, wartungsarme Bauweise reduziert Betriebskosten
• Wasserkühlung sorgt für thermische Stabilität der Komponenten

Absaugung und Filterung

• Leistungsfähige Filterabsaugung abgestimmt auf Laserleistung
• Effiziente Entfernung von Partikeln und Dämpfen zum Schutz von Gesundheit und Produktqualität
