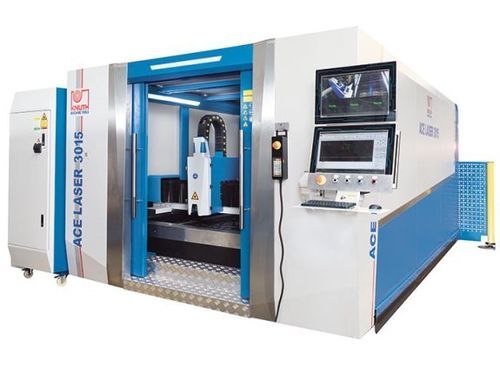

Faserlaser-Schneidemaschine ACE Laser 3015 1.5 R

für Metallfür BlechCNC

Kurzbeschreibung Die ACE-Laser Baureihe bietet ein Faserlaserschneidsystem für industrielle Anwendungen – von komplexen Einzelteilen bis zur Serienfertigung in Elektronik, Luftfahrt und Automobilbau. Die Anlagen sind auf Präzision, Verfügbarkeit und sichere Bedienung ausgelegt und liefern eine umfangreiche Standardausstattung für vielseitige Schneidprozesse.

Produkt-Highlights

• Gantry-Bauweise mit beidseitigem Antrieb und großen Tischformaten
• Automatisches Wechseltischsystem für Beladen/Entladen während des Schneidens zur Minimierung von Ausfallzeiten
• Vollständiges Schneidpaket inklusive Filterabsaugung und Gaskonsole

Funktionen & Aufbau

• Gantry-Struktur mit Antrieben an beiden Seiten und Arbeitsbereich an gängige Blechformate anpassbar
• Y-Achsen-Portal als Aluminium-Druckgusskonstruktion für geringes Gewicht und hohe Steifigkeit
• Sorgfältig geschweißter, thermisch stabilisierter Maschinenrahmen zur Eliminierung fertigungstypischer Spannungen und für reproduzierbare Genauigkeit
• Präzisions-Linearführungen ausgelegt für lange Lebensdauer und hohe Schnittgeschwindigkeiten bei geringem Wartungsaufwand
• Zahnstangenantriebe hoher Präzision auf X- und Y-Achse für verlässliche Positionierung
• Servoantriebe auf allen Achsen für dynamische Bewegungsführung und hohe Produktivität
• Geschlossenes Maschinengehäuse mit Schutzglasscheiben und Filterabsaugung für Arbeitssicherheit und Umweltschutz
• Automatisches Wechsel-/Shuttlesystem reduziert Stillstandszeiten durch paralleles Be- und Entladen
• Perpendicularitäts- und Rechtwinkligkeitstoleranzen gemäß DIN EN ISO 9013-1

Steuerung & Software

• Benutzerfreundliche CNC-Steuerung (FSCUT2000) mit großem Display
• Technologiedatenbank mit voreingestellten Schneidparametern für gängige Materialien
• CypCut CAD/CAM und CypNest Software mit Materialbibliothek, automatischer Verschachtelung und Pause/Wiederaufnahme-Funktionen
• Kameras zur Visualisierung von Beladung und Schneidprozess; Handbediengerät und Ethernet-Zugriff für Diagnose
• Magnetventile und proportionale Ventile werden von der Steuerung angesteuert zur Regelung der Gasdrücke

Schneidkopf

• RayTools Schneidkopf mit motorischer Fokusverstellung, Kollisionsschutz und Höhenkontrolle (Autofocus)
• Strahlführung über Faseroptik für wartungsarmen Betrieb
• Hochleistungs-Schneidköpfe (z. B. BOCI) verfügbar für Systeme ≥ 6 kW

Laserquelle

• Ytterbium-Faserlaser (Raycus) verfügbar von 1 kW bis 6 kW; hier: 1,5 kW
• Wartungsarme Laserquelle, optimiert für das Schneiden von Baustahl, Edelstahl und Aluminium
• Pulsfrequenz und Strahleigenschaften abgestimmt auf präzise Schnittkanten und hohe Produktivität

Filtration & Absaugung

• Standard: Staubabscheider und Filtrationseinheit mit hoher Abscheideleistung (Beispiel: 99,997%)

Charakteristika / Technische Spezifikationen

• Model: ACE Laser 3015 1.5 R
• Arbeitsbereich — Tischabmessungen: 3000 mm x 1500 mm
• Werkstückgewicht (max.): 1000 kg
• Achsbeschleunigung X/Y: 10 m/s² ; Z: 5 m/s²
• Verfahrwege — X: 1520 mm ; Y: 3050 mm ; Z: 100 mm
• Eilgang: 100 m/min ; Wechselzeit Tisch: 10 s–15 s
• Positioniergenauigkeit: 0,03 mm/m ; Wiederholgenauigkeit: 0,02 mm/m
• Laser — Nennleistung Faserlaser: 1,5 kW ; Wellenlänge: 1,08 ±10% µm ; Pulsfrequenz: 50–5000 Hz
• Leistungsaufnahme: 5,3 kW ; Versorgungsspannung: AC 380V ±10%, 50/60Hz, 3xL+N
• Schnittfähigkeit — Baustahl: 12 mm ; Edelstahl: 4 mm ; Aluminium: 3 mm
• Antriebsleistungen — X: 1 kW ; Y: 1,5 kW ; Z: 0,4 kW
• Abmessungen (L x B x H): 9,8 m x 3,7 m x 2,15 m ; Gewicht: 8.000 kg
