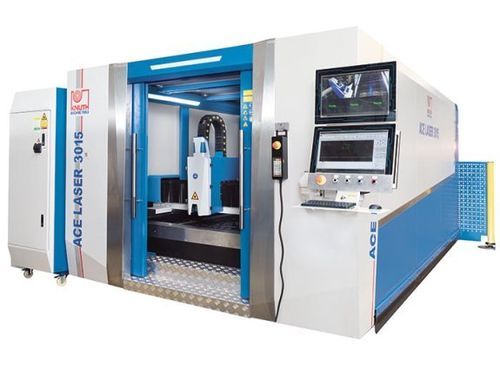

Faserlaser-Schneidemaschine ACE Laser 3015 2.0 R

für Metallfür BlechCNC

Übersicht
Die ACE Laser 3015 2.0 R ist eine portale Faserlaserschneidanlage für die industrielle Blechbearbeitung. Sie kombiniert einen Arbeitsbereich von 3.000 × 1.500 mm mit einer Faserlaserquelle von 2.000 W und eignet sich für Einzelteilfertigung sowie mittlere Serien in Elektronik, Luftfahrt und Automobilbereich.

Hauptmerkmale

• Gantry-Bauweise mit beidseitigem Antrieb für stabile Führung
• Automatisches Wechseltischsystem für Beladen/Entladen während des Schneidens
• Schutzgehäuse sowie integrierte Absaug-/Filtrationseinheit

Arbeitsbereich
Tischabmessungen: 3.000 mm x 1.500 mm
Max. Werkstückgewicht: 1.000 kg
Achsbeschleunigung X / Y: 10 m/s² — Z: 5 m/s²

Verfahrwege
Verfahrweg X-Achse: 1.520 mm
Verfahrweg Y-Achse: 3.050 mm
Verfahrweg Z-Achse: 100 mm

Eilgang
Eilgang: 100 m/min
Wechselzeit Schneidtisch: 10 s – 15 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,02 mm/m

Laser
Faserlaser Nennleistung: 2.000 W
Wellenlänge: 1,08 ± 10% µm
Pulsfrequenz: 50 ~ 5k Hz
Leistungsaufnahme: 6,5 kW
Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
Schneidleistungen (typ.): Baustahl 16 mm, Edelstahl 6 mm, Aluminium 5 mm

Antriebsleistungen
Antriebsleistung X-Achse: 1 kW
Antriebsleistung Y-Achse: 1,5 kW
Antriebsleistung Z-Achse: 0,4 kW

Abmessungen und Gewicht
Abmessungen (L × B × H): 9,8 m × 3,7 m × 2,15 m
Gewicht: 8.000 kg

Produktdetails

• Gantry-Bauweise mit Antrieb beidseitig und großem Arbeitsbereich für Standardblechformate (3000×1500 mm; Varianten bis 6000×2000 mm)
• Y-Achsen-Portal aus Aluminium-Druckguss für geringere Masse und hohe Steifigkeit
• Thermisch behandelter, geschweißter Maschinengestell zur Eliminierung innerer Spannungen und zur Sicherstellung langfristiger Genauigkeit
• Präzisionslinearführungen und zahnrad-/zahnstangenantrieb für zuverlässige Positionierung bei hohen Geschwindigkeiten
• Servoantriebe auf allen Achsen und RayTools Schneidkopf mit motorischer Fokusverstellung und Kollisionsschutz
• Automatisches Wechseltischsystem minimiert Produktionsstillstandzeiten

Steuerung & Software

• Anwenderfreundliche CNC-Oberfläche mit Technologiedatenbank
• Unterstützung für CypCut Nesting-/Schneidesoftware; gängige Dateiformate
• Gasdruckregelung über Magnet- und Proportionalventile steuerbar aus der CNC

Schneidkopf

• RayTools Schneidkopf mit motorischer Fokuseinstellung, integriertem Kollisionsschutz und Höhenkontrolle
• Strahlführung über flexible Lichtleiterfaser, wartungsarm
• Für höhere Leistungen (≥ 6 kW) sind Hochleistungs-Schneidköpfe (z. B. BOCI) verfügbar

Laserquellen

• Ytterbium-Faserlaser (Raycus) in Leistungen von 1.000 bis 6.000 W je nach Ausführung
• Wartungsarme Quellen reduzieren Betriebskosten

Technische Daten

• Arbeitsbereich: 3.000 x 1.500 mm
• Verfahrwege (X / Y / Z): 1.520 mm / 3.050 mm / 100 mm
• Eilgang: 100 m/min
• Beschleunigung: X/Y 10 m/s², Z 5 m/s²
• Positioniergenauigkeit: 0,03 mm/m — Wiederholgenauigkeit: 0,02 mm/m
• Laserleistung (Faser): 2.000 W (typisch)
• Schnittstärken: Baustahl 16 mm; Edelstahl 6 mm; Aluminium 5 mm
• Leistungsaufnahme: 6,5 kW — Versorgungsspannung: AC 380V ±10%, 50/60Hz, 3xL+N
• Abmessungen gesamt: 9,8 m × 3,7 m × 2,15 m — Maschinengewicht: 8.000 kg
• Serienausstattung: Schutzgehäuse, automatisches Wechseltischsystem, Absaugung/Filtration, RayTools Schneidkopf mit Autofokus, CypCut/FSCUT2000 CNC
