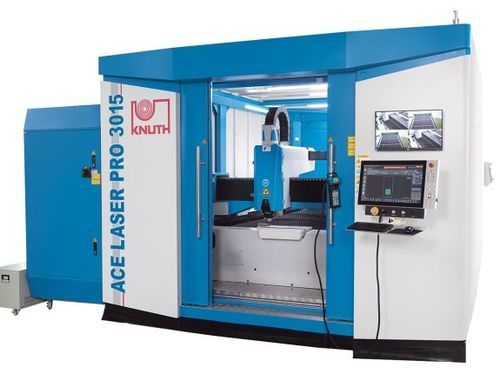

Faserlaser-Schneidemaschine ACE Laser PRO 3015 20R

für Metallfür BlechCNC

Übersicht
Die ACE Laser PRO 3015 20R ist eine Faserlaserschneidmaschine für die industrielle Blechbearbeitung. Für Anwendungen mit hoher Leistung ausgelegt, ermöglicht sie präzise Schnitte für Einzelteile und Serienfertigung in Branchen wie Blechverarbeitung, Automobil, Elektronik und Luftfahrt.

Highlights

• 20 kW Faserlaser (Modellkonfiguration)
• Arbeitstisch 3.000 × 1.500 mm, max. Werkstückgewicht 1.500 kg
• FSCUT8000 CNC mit EtherCAT und HypCut Software
• BLT 6 Schneidkopf mit Auto-Recut und Smart-Piercing

Arbeitsbereich
Tischabmessungen: 3.000 mm × 1.500 mm
Max. Werkstückgewicht: 1.500 kg
Achsbeschleunigung X/Y: 15 m/s²
Achsbeschleunigung Z: 15 m/s²

Verfahrwege
Verfahrweg X-Achse: 1.550 mm
Verfahrweg Y-Achse: 3.050 mm
Verfahrweg Z-Achse: 370 mm

Eilgang
Eilgang X/Y-Achse: 200 m/min
Eilgang Z-Achse: 35 m/min
Wechselzeit Tisch: 18 s – 20 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Laser
Nennleistung Faserlaser: 20.000 W
Wellenlänge: 1,08 ± 0,5% µm
CW-Strahlleistung max.: 20.000 W
Versorgungsspannung: AC 380V ± 10%
Schneidleistung (Referenz): Baustahl 40 mm; Edelstahl 30 mm; Aluminium 25 mm

Antriebsleistungen
Antriebsleistung X-Achse: 2,9 kW
Antriebsleistung Y-Achse: 1,3 kW
Antriebsleistung Z-Achse: 0,75 kW

Maße und Gewicht
Abmessungen (L × B × H): 9,54 m × 3,6 m × 2,58 m
Gewicht: 8.800 kg

Steuerung

• FSCUT8000 CNC auf EtherCAT-Basis, entwickelt für Faserlaser > 8 kW
• Benutzerfreundliche Oberfläche mit Funktionen für Hochleistungszuschnitte
• HypCut: CAD/CAM- und Produktionsplanungssoftware zur Prozessoptimierung

Schneidkopf

• BLT 6 Serie Schneidköpfe für Hochleistungslaser (bis 40 kW)
• Optimierter Strahlengang und Linsen, doppelte Staubschutzmaßnahmen für stabile Leistung
• Smart-Piercing und Auto-Recut: Echtzeit-Überwachung des Einstichvorgangs und automatisches Nachschneiden unvollständiger Schnitte
• Einschub-Design für schnellen Wechsel von Schutzglas und Linsen mit Kontaminationsüberwachung

Höhensteuerung

• Kapazitive Höhenmessung inklusive
• Funktionen: Höhenabtastung, segmentiertes Einstichschneiden, Kantenerkennung, Vibrationsunterdrückung via Ethernet
• Antikollisionsfunktion zum Schutz vor Kippkollisionen

Laserquelle

• Raycus HP Serie CW-Multimodul-Faserlaser (Konfiguration 20 kW)
• Hoher elektro-optischer Wirkungsgrad, gute Strahlqualität und wartungsarme Quelle zur Senkung der Betriebskosten

Technische Daten

• Modell: ACE Laser PRO 3015 20R
• Arbeitstisch: 3.000 × 1.500 mm
• Max. Werkstückgewicht: 1.500 kg
• Verfahrwege X / Y / Z: 1.550 mm / 3.050 mm / 370 mm
• Eilgang X/Y: 200 m/min; Z: 35 m/min
• Achsbeschleunigungen: 15 m/s²
• Positionier- / Wiederholgenauigkeit: 0,03 mm/m
• Faserlaser Leistung: 20.000 W (CW)
• Schneidleistung Baustahl/Edelstahl/Aluminium: 40 mm / 30 mm / 25 mm
• Versorgungsspannung: AC 380V ± 10%
• Abmessungen (L × B × H): 9,54 m × 3,6 m × 2,58 m
• Gewicht: ca. 8.800 kg
