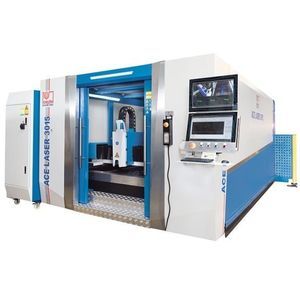

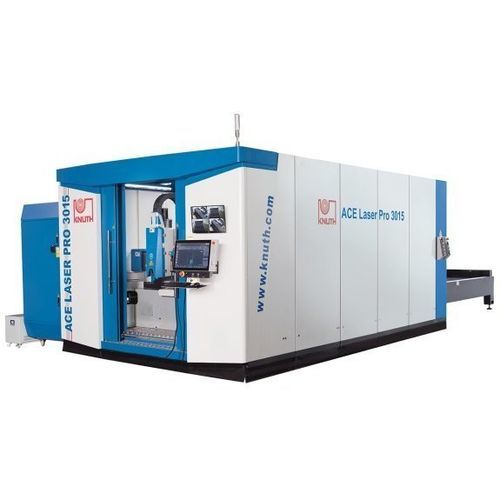

Faserlaser-Schneidemaschine ACE Laser PRO 4020 30R

für Metallfür Blechfür die Automobilindustrie

Produktbeschreibung
Die ACE-Laser PRO-Baureihe bietet ein industrielles Laserschneidsystem, ausgelegt für hohe Produktivität, Sicherheit und gleichbleibende Teilequalität. Geeignet von Einzelteilfertigung bis zur Großserie in Elektronik, Luftfahrt und Automobilindustrie.

Highlights

• Faserlaser-Leistungen 12–30 kW (hier konfiguriert: 30 kW)
• Wärmebehandelter, geschweißter Maschinengestell für Maßhaltigkeit
• Komplettes Schneidpaket mit Filterabsaugung und Staubabscheider
• Automatisches Tischwechselsystem zur Minimierung von Nebenzeiten
• KNUTH-Service: Aufbau, Inbetriebnahme und Wartung

Arbeitsbereich
Tischabmessungen: 4.000 mm x 2.000 mm
Max. Werkstückgewicht: 2.500 kg
Achsbeschleunigung X/Y: 15 m/s²
Achsbeschleunigung Z: 15 m/s²

Verfahrwege
Verfahrweg X: 2.050 mm
Verfahrweg Y: 4.100 mm
Verfahrweg Z: 370 mm

Eilgang
Eilgang X/Y: 180 m/min
Eilgang Z: 35 m/min
Wechselzeit Tisch: 20 s - 23 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Laser
Faserlaser-Leistung: 30.000 W (CW)
Max. Strahlleistung: 30.000 W
Versorgungsspannung: AC 380V ± 10%
Schneidfähigkeit (Baustahl/Edelstahl/Aluminium): 50 / 40 / 30 mm

Antriebsleistungen
Antriebsleistung X-Achse: 2,9 kW
Antriebsleistung Y-Achse: 1,3 kW
Antriebsleistung Z-Achse: 0,75 kW

Maße und Gewichte
Abmessungen (L x B x H): 11,54 m x 4,1 m x 2,52 m
Gewicht: 9.288 kg

Steuerung und Software

• CNC-Steuerung FSCUT8000 auf EtherCAT-Basis, entwickelt für Hochleistungs-Faserlaser > 8 kW
• Bedienerfreundliche Oberfläche mit produktionsrelevanten Funktionen
• HypCut: Software für Produktionsplanung und -terminierung

Schneidkopf

• BLT 6 Serie intelligente Schneidköpfe für Laser bis 40 kW
• Optimierter Strahlgang und Linsen mit doppeltem Staubschutz
• Smart-Piercing und Auto-Recut für Luft-/N2-gestützte Hochleistungs-Schnitte
• Auto-Recut: Echtzeit-Sensor erkennt nicht durchtrenntes Material und schneidet nach
• Überwachung der Linsenschutzscheiben und Einschub-Design für schnellen Wechsel

Höhenregelung und Sicherheit

• Kapazitive Höhenregelung mit segmentiertem Einstechen, Kanten­erkennung und Vibrationsunterdrückung (Ethernet-Kommunikation)
• Antikollisionsfunktion zur Vermeidung von Kippkollisionen
• Vollständig geschlossenes Schneidsystem mit Sicherheitsglas zur Bedienerschutz

Laserquelle

• HP Serie CW Multimodul Faserlaser (z. B. Raycus) 4–40 kW: hoher elektro-optischer Wirkungsgrad und Strahlqualität
• Wartungsarme Ausführung zur Reduzierung der Betriebskosten

Technische Daten

• Modell: ACE Laser PRO 4020 30R
• Arbeitsfläche: 4.000 x 2.000 mm
• Max. Laserleistung (Konfiguration): 30.000 W (Faser)
• Wechselzeit Tisch: 20–23 s
• Eilgang X/Y: 180 m/min; Z: 35 m/min
• Positionier-/Wiederholgenauigkeit: 0,03 mm/m
• Schneidleistungen (Baustahl/Edelstahl/Aluminium): 50 / 40 / 30 mm
• Maße (L×B×H): 11,54 m x 4,1 m x 2,52 m
• Gewicht (ca.): 9.288 kg
