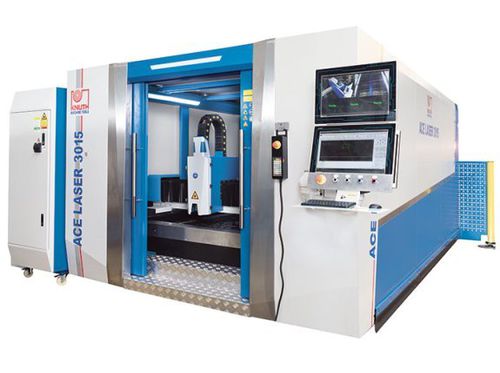

Faserlaser-Schneidemaschine ACE Laser 4020 2.0 R

für Metallfür BlechCNC

Übersicht
Die ACE Laser 4020 2.0 R ist eine Faserlaserschneidmaschine für industrielle Anwendungen. Die Portalbauweise mit automatischem Wechseltisch ermöglicht die Bearbeitung von Einzelteilen bis zur Serienfertigung bei reproduzierbarer Schnittqualität und hoher Produktivität.

Highlights

• Gantry-Bauweise mit beidseitigem Antrieb für großformatige Bleche
• Automatisches Wechseltischsystem zur Minimierung von Stillstandszeiten
• Integrierte Absaug- und Filteranlage zur Behandlung von Rauch und Partikeln
• Umfassender KNUTH-Service: Aufbau, Inbetriebnahme, Wartung

Konstruktion & Aufbau

• Y-Achsen-Portal in Aluminium-Druckguss für geringe Masse und hohe Steifigkeit
• Geschweißter, thermisch entspannter Maschinenrahmen zur Eliminierung von Spannungen und zur Sicherstellung langfristiger Genauigkeit
• Präzisionslinearführungen sowie Zahnstangen-/Ritzelantriebe auf X/Y/Z für zuverlässige Positionierung
• Kraftvolle Servoantriebe auf allen Achsen für hohe Beschleunigungen und reproduzierbare Bewegungen
• Gehäuse mit Schutzglasfenstern zur Prozessbeobachtung

Steuerung & Software

• Benutzerfreundliche CNC-Steuerung (FSCUT2000 / CypCut je nach Konfiguration) mit großem Display
• Technologiedatenbank mit voreingestellten Schneidparametern
• Unterstützung gängiger Formate (Ai, DXF, PLT, LXD) und Nesting-Funktionen (CypNest)
• Gasregelung über Magnet- und Proportionalventile steuerbar aus der CNC

Schneidkopf

• RayTools-Schneidkopf mit motorischer Fokusverstellung, Kollisionsschutz und Höhenkontrolle
• Wartungsfreie Strahlführung über flexible Glasfaserkabel
• BOCI-Schneidkopf verfügbar für sehr hohe Leistungen (≥ 6 kW)

Laserquellen

• Ytterbium-Faserlaser (z. B. Raycus) im Bereich 1.000–6.000 W
• Wartungsarme Laserquelle zur Reduzierung der Betriebskosten; höhere Leistungen auf Anfrage

Filtration & Absaugung

• Staubabscheider und Filtrationseinheit mit hoher Abscheideeffizienz serienmäßig integriert

Serienausstattung & Optionen

• Serienmäßig: CNC-Steuerung (FSCUT2000), RayTools-Schneidkopf (Autofokus), Schutzkabine, automatisches Wechseltischsystem, Absaugung/Filtration, Zentralschmierung, Kühlsystem, automatische Gaskonsole
• Optionen: Kältetrockner für Druckluft, Hochdruck-Gasreduzierer (O2/N2), zusätzliche Absauganlagen, Software-Pakete (CypNest, Offline-Lizenzen)

Technische Daten

• Arbeitsbereich: Tischmaß 4.000 mm x 2.000 mm; Max. Werkstückgewicht: 1.500 kg
• Verfahrwege: X = 2.020 mm; Y = 4.050 mm; Z = 100 mm
• Beschleunigungen: X/Y = 10 m/s²; Z = 5 m/s²
• Eilgang: 100 m/min; Tischwechselzeit: 12–17 s
• Genauigkeit: Positionierung 0,03 mm/m; Wiederholgenauigkeit 0,02 mm/m
• Laser: Faserlaser 2.000 W; Wellenlänge 1,08 ± 10% µm; Pulsfrequenz 50–5k Hz; Leistungsaufnahme 6,5 kW; Netz AC 380V ± 10%, 50/60Hz, 3xL+N
• Schneidleistung: Baustahl 16 mm; Edelstahl 6 mm; Aluminium 5 mm
• Antriebsleistungen: X 1 kW; Y 1,5 kW; Z 0,4 kW
• Abmessungen & Gewicht: 10,34 m x 4,28 m x 2,2 m; Gewicht 9.000 kg
