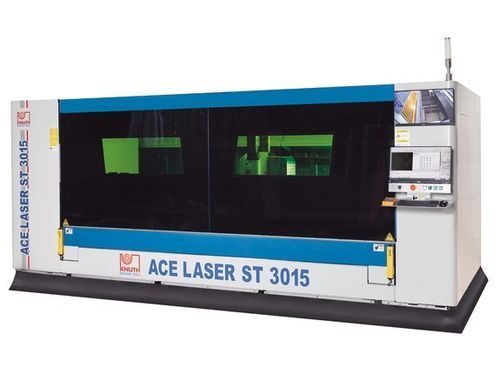

Faserlaser-Schneidemaschine ACE.ST 3015 1.5R

für Metallfür BlechCNC

Kurzbeschreibung
Die ACE.Laser ST 3015 1.5R ist eine kompakte Faserlaser-Schneidmaschine für die effiziente Bearbeitung großformatiger Bleche bei geringem Platzbedarf. Lieferumfang: komplettes Schneidpaket mit Filterabsaugung und motorisiertem Ausziehtisch für schnelles Be- und Entladen. Geeignet für Einzelteilfertigung und Serienproduktion in Bereichen wie Elektronik, Luftfahrt und Automobilbau.

Highlights

• Kompakte Bauweise und exzellente Strahlqualität
• Motorisch herausfahrbarer Tisch für einfaches Be- und Entladen
• Komplettes Schneidpaket mit Filterabsaugung
• Umfassender Service: Aufbau, Inbetriebnahme und Wartung

Arbeitsbereich
Tischabmessungen: 3000 mm x 1500 mm
Max. Werkstückgewicht: 1000 kg

Verfahrwege
Verfahrweg X-Achse: 1530 mm
Verfahrweg Y-Achse: 3050 mm
Verfahrweg Z-Achse: 100 mm

Eilgang
Eilgang X/Y-Achse: 80 m/min
Eilgang Z-Achse: 40 m/min

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Laser
Faserlaser (diese Ausführung): 1500 W
Wellenlänge: 1,08 ± 10% µm
CW-Strahlleistung max.: 1500 W
Leistungsaufnahme: 5,3 kW
Schnittleistung Baustahl: 12 mm
Edelstahl: 4 mm
Aluminium: 3 mm

Antriebsleistung
Antriebsleistung X-Achse: 1,7 kW
Antriebsleistung Y-Achse: 2,4 kW
Antriebsleistung Z-Achse: 0,4 kW

Maße und Gewicht
Gesamtmaße (L x B x H): 4,75 m x 2,26 m x 2,10 m
Gewicht: 5250 kg

Produktdetails

• Arbeitsbereich 3000 x 1500 mm; Serienoptionen mit Faserlaserquellen von 1,5 kW bis 6 kW.
• Arbeitstisch lässt sich aus der Vollumhausung herausfahren für rasches Be- und Entladen.
• Robuster Auszugsmechanismus trägt bis zu 1000 kg im ausgezogenen Zustand.
• Verwindungssteifes Portal, beidseitig synchron angetrieben.
• Erfüllt Rechtwinkligkeits- und Schiefetoleranzen nach DIN EN ISO 9013-1.
• Geschweißter Maschinenrahmen thermisch behandelt zur Eliminierung von Materialspannungen.
• Wartungsarme Präzisions-Linearführungen für hohe Schnittgeschwindigkeiten.
• Präzisions-Zahnstangen-/Ritzelantrieb auf X- und Y-Achse für zuverlässige Positioniergenauigkeit.
• Leistungsstarke Servoantriebe für hohe Dynamik und ausgezeichnete Schnittqualität.
• Vollständig geschlossene Maschine mit Sicherheitsglasfenster zur Prozessbeobachtung.
• Handbediengerät serienmäßig zur schnellen Einrichtung.

Steuerung

• Leistungsfähige CNC-Steuerung mit großem Display und intuitiver Bedienoberfläche.
• Übersichtliche Darstellung aller Funktionen zur Minimierung der Einarbeitungszeit.
• Zusätzlicher Monitor zur Überwachung mittels integrierter Kameras.
• Fernzugriff für Diagnose und Wartung über Ethernet-Schnittstelle.
• Proportionalventile regeln die Gasdrücke während des Schneidens.

Nesting-Software

• CypCut: Schachtelungs- und Schneidsoftware, unterstützt Ai, DXF, PLT, LXD.
• Technologiedatenbank mit Schneidparametern und vordefinierten Zyklen.
• Automatisches Schachteln spart Zeit und optimiert Materialausnutzung.

Schneidkopf

• Modelle bis 4 kW mit RayTools-Schneidkopf; 6 kW-Version mit BOCI BLT.
• Integrierter Kollisionsschutz, automatische Fokuspositionierung und Höhenregelung.
• Kontinuierliche Fokusanpassung während des Programmlaufs entsprechend Materialbedingungen.
• Servicefreundliche Bauweise für schnelle Wartung.

Laserquelle

• Raycus-Faserlaser: hohe elektro-optische Effizienz, exzellente Strahlqualität und breite Modulationsfähigkeit.
• Wartungsfreie Laserquelle reduziert Betriebs- und Instandhaltungskosten.
• Wasserkühlung sorgt für ausgeglichenen Temperaturhaushalt und Schutz thermisch belasteter Komponenten.

Absaugung / Filterung

• Leistungsfähige Filterabsaugung abgestimmt auf die Laserleistung ist serienmäßig enthalten.
• Effiziente Filtration von Partikeln und Dämpfen schützt die Gesundheit der Bediener und verlängert die Maschinenlebensdauer.

Technische Daten

• Tischabmessungen: 3000 mm x 1500 mm
• Max. Werkstückgewicht: 1000 kg
• Verfahrwege X / Y / Z: 1530 mm / 3050 mm / 100 mm
• Eilgang X/Y: 80 m/min; Z: 40 m/min
• Positionier- / Wiederholgenauigkeit: 0,03 mm/m
• Faserlaserleistung (diese Konfiguration): 1500 W (Serie bis 6000 W)
• Strahlleistung max.: 1500 W
• Leistungsaufnahme: 5,3 kW
• Schnittleistung Baustahl: 12 mm; Edelstahl: 4 mm; Aluminium: 3 mm
• Maschinenmaße: 4,75 m x 2,26 m x 2,10 m
• Maschinengewicht: 5250 kg
• Antriebsleistungen: X 1,7 kW / Y 2,4 kW / Z 0,4 kW
