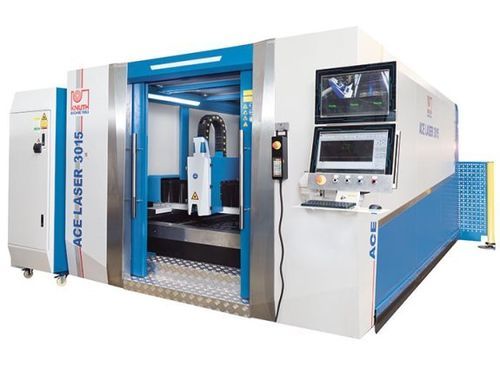

Faserlaser-Schneidemaschine ACE Laser 3015 6.0 R

für Metallfür BlechCNC

Produktübersicht
Der ACE Laser 3015 6.0 R ist eine Gantry-Faserlaserschneidanlage für die industrielle Blechbearbeitung. Mit einer Arbeitsfläche von 3.000 × 1.500 mm und einer 6 kW Ytterbium-Faserquelle eignet sie sich für Losgröße 1 ebenso wie für Serienfertigung bei stabiler Schnittqualität und reproduzierbarer Positionierung.

Highlights

• Gantry-Bauweise mit beidseitigem Antrieb für großformatige Blechtafeln
• Automatisches Wechseltisch-System zum Be- und Entladen während des Schneidens
• Integrierte Absaug- und Filtereinheit sowie automatische Gaskonsole

Aufbau & Arbeitsbereich

• Sorgfältig geschweißter und thermisch entspannter Maschinengestell für dauerhafte geometrische Stabilität
• Y-Portal aus Druckguss-Aluminium: geringe Masse und hohe Steifigkeit für verbesserte Dynamik
• Präzisions-Linearführungen und hochwertige Zahnstangenantriebe auf X/Y/Z für genaue Positionierung
• Kraftvolle Servoantriebe auf allen Achsen für hohe Beschleunigungen
• Maschinenverkleidung mit Schutzglasscheiben zur Beobachtung des Prozesses

Steuerung & Software

• Anwenderfreundliche CNC-Bedienoberfläche mit Technologiedatenbank und voreingestellten Zyklen
• CypCut CAD/CAM und Nesting-Funktionen; gängige Formate: Ai, DXF, PLT, LXD
• Fernzugriff für Diagnose und Wartung möglich
• Magnet- und Proportionalventile in der Steuerung zur Gasregelung

Schneidkopf

• RayTools-Schneidkopf mit motorischer Fokusverstellung, integriertem Kollisionsschutz und Höhenkontrolle
• Wartungsarme Strahlführung über flexible Lichtwellenleiter
• Optionaler BOCI-Schneidkopf für Hochleistungs-Anwendungen (≥ 6 kW)

Laserquelle

• Ytterbium-Faserlaser (Raycus) — 6.000 W Standard; wartungsarm ausgelegt
• Höhere Laserleistungen auf Anfrage erhältlich

Ausstattung (Standard)

• Maschinengehäuse mit verriegelbaren Fronttüren und Schutzglasfenstern
• Automatisches Wechseltischsystem mit Sicherheitsfunktionen
• Absaug- und Filtersystem im Lieferumfang enthalten
• Zentralschmierung und Umlaufkühlung (Chiller)
• Automatische Gaskonsole für Sauerstoff/Nitrogen mit CNC-gesteuerten Ventilen

Technische Daten

• Modell: ACE Laser 3015 6.0 R
• Arbeitsbereich (Tisch): 3.000 × 1.500 mm — Max. Werkstückgewicht: 1.000 kg
• Achsbeschleunigungen: X/Y 10 m/s²; Z 5 m/s²
• Verfahrwege: X 1.520 mm; Y 3.050 mm; Z 100 mm
• Eilgang: 100 m/min — Tischwechselzeit: 10–15 s
• Positioniergenauigkeit: 0,03 mm/m — Wiederholgenauigkeit: 0,02 mm/m
• Laser: Faser 6.000 W; Wellenlänge ≈ 1,08 µm; Pulsfrequenz 50–20.000 Hz
• Leistungsaufnahme: 20 kW — Versorgung: AC 380V ±10%, 50/60 Hz, 3xL+N
• Typische Schnittstärken: Baustahl 22 mm; Edelstahl 14 mm; Aluminium 12 mm
• Antriebsleistungen: X 1 kW; Y 1,5 kW; Z 0,4 kW
• Gesamtmaße (L×B×H): 9,8 m × 3,7 m × 2,15 m — Gewicht ca. 8.000 kg
