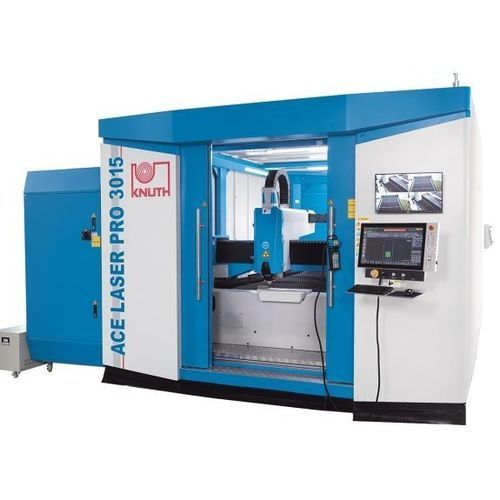

Faserlaser-Schneidemaschine ACE Laser PRO 3015 30R

für Metallfür BlechCNC

Überblick
Die ACE Laser PRO 3015 30R ist eine industrielle Faserlaserschneidmaschine, ausgelegt für das präzise Schneiden metallischer Bauteile in Einzelstück- und Serienfertigung. Ausgerüstet mit einer Tischfläche von 3.000 × 1.500 mm und einem 30 kW Faserlaser, ist sie für anspruchsvolle Produktionsumgebungen in Elektronik, Luftfahrt und Automobilindustrie konzipiert.

Highlights

• Leistungsbereich Laser: 12–30 kW (diese Ausführung: 30 kW)
• Wechseltisch 3.000 × 1.500 mm, max. Werkstückgewicht: 1.500 kg
• Komplettes Schneidpaket inklusive Filterabsaugung
• Serviceleistungen verfügbar: Aufbau, Inbetriebnahme, Wartung

Steuerung

• FSCUT8000 CNC auf EtherCAT-Basis, entwickelt für Hochleistungsfaserlaser (>8 kW)
• Bedienoberfläche mit industriellen Schneidfunktionen und Prozessoptimierung
• HypCut CAM für Nesting, Produktionsplanung und Terminierung

Schneidkopf

• BLT 6 Serie intelligenter Schneidkopf, ausgelegt für Hochleistungsanwendungen (bis 40 kW)
• Optimierter Strahlengang und doppelte Staubabsaugung für stabile Schnittleistung und vereinfachte Wartung
• Smart-Piercing und Auto-Recut für luft-/N2-unterstütztes Schneiden
• Schubladenbauweise der Optik für schnellen Austausch von Schutzgläsern und Linsen; Überwachung des Linsenschutzes integriert

Höhensteuerung

• Kapazitiver Höhenfühler mit Ethernet-Integration: Höhenabtastung, segmentiertes/gestuftes Einstechen, Kantenerkennung und Vibrationsunterdrückung
• Antikollisionsfunktion zur Reduzierung des Kippkollisionsrisikos in der Produktion

Laserquelle

• Multimodale CW-Faserlaser (Raycus HP-Serie) mit hohem elektro-optischem Wirkungsgrad und zuverlässiger Strahlqualität
• Wartungsarme Ausführung zur Reduzierung der Betriebskosten

Technische Daten
Arbeitsbereich
Tischabmessungen: 3.000 mm × 1.500 mm
Max. Werkstückgewicht: 1.500 kg

Verfahrwege
Verfahrweg X-Achse: 1.550 mm
Verfahrweg Y-Achse: 3.050 mm
Verfahrweg Z-Achse: 370 mm

Eilgang
Eilgang X/Y: 200 m/min
Eilgang Z: 35 m/min
Wechselzeit Tisch (Shuttle): 18–20 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Laser
Faserlaserleistung: 30.000 W
Wellenlänge: 1,08 ± 0,5% µm
Versorgungsspannung: AC 380V ± 10%
Typische Schneidleistungen: Baustahl 50 mm; Edelstahl 40 mm; Aluminium 30 mm

Antriebsleistung
Antriebsleistung X-Achse: 2,9 kW
Antriebsleistung Y-Achse: 1,3 kW
Antriebsleistung Z-Achse: 0,75 kW

Maße und Gewicht
Gesamtmaß (L×B×H): 9,54 m × 3,6 m × 2,58 m
Gewicht ca.: 8.800 kg

Merkmale / technische Daten

• Modell: ACE Laser PRO 3015 30R
• Serien-CNC: FSCUT8000 (EtherCAT); CAM: HypCut; Nesting unterstützt
• Smart BLT6 Schneidkopf, Smart-Piercing, Auto-Recut, kapazitiver Höhenregler, Antikollision
• Komplettes Schneidpaket mit Filterabsaugung verfügbar
