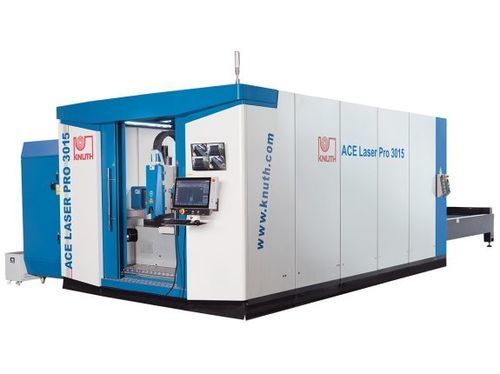

Faserlaser-Schneidemaschine ACE Laser PRO 3015 12R

für Metallfür BlechCNC

Übersicht
Die ACE Laser PRO 3015 12R ist eine hochleistungsfähige Faserlaserschneidmaschine für industrielle Anwendungen. Sie wurde für Präzision, hohe Produktivität und dauerhafte Stabilität entwickelt und eignet sich sowohl für komplexe Einzelfertigung als auch für großserielle Produktion in Elektronik, Luftfahrt und Automobilbau.

Highlights

• Laserleistungen von 12 kW bis 30 kW (Optionen bis 40 kW)
• Sorgfältig geschweißter, wärmebehandelter Maschinenrahmen für dauerhafte Genauigkeit
• Komplettes Schneidpaket mit Filterabsaugung und automatischem Wechseltisch
• KNUTH Service: Aufbau, Inbetriebnahme und Wartung

Arbeitsbereich
Tischabmessungen: 3.000 mm × 1.500 mm
Max. Werkstückgewicht: 1.500 kg
Achsbeschleunigungen X / Y / Z: 15 m/s² / 15 m/s² / 15 m/s²

Verfahrwege
Verfahrweg X-Achse: 1.550 mm
Verfahrweg Y-Achse: 3.050 mm
Verfahrweg Z-Achse: 370 mm

Eilgang
Eilgang X / Y: 200 m/min
Eilgang Z: 35 m/min
Wechselzeit Schneidtisch: 18–20 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Laser
Faserlaser (Standard): 12.000 W
Wellenlänge: ≈1,08 µm
Max. Strahlleistung: 12.000 W
Versorgungsspannung: AC 380 V ± 10 %
Typische Schnittstärken: Baustahl 30 mm, Edelstahl 25 mm, Aluminium 18 mm

Antriebsleistungen
Antriebsleistung X-Achse: 2,9 kW
Antriebsleistung Y-Achse: 1,3 kW
Antriebsleistung Z-Achse: 0,75 kW

Maße und Gewicht
Gesamtmaße (L × B × H): 9,54 m × 3,6 m × 2,58 m
Maschinengewicht: 8.800 kg

Steuerung

• FSCUT8000 CNC auf EtherCAT-Basis, optimiert für Hochleistungs-Faserlaser
• Bedienerfreundliche Oberfläche mit produktionsrelevanten Funktionen
• HypCut CAD/CAM für Nesting, Planung und Produktionssteuerung
• Optionale CypNest-Unterstützung für automatisiertes Nesting

Schneidkopf

• BLT 6 Serie Autofokus-Schneidkopf für Hochleistungsanwendungen (bis 40 kW)
• Optimierter Strahlengang und Linsen mit doppeltem Staubschutz
• Smart-Piercing und Auto-Recut Funktionen für Luft- und N2-unterstütztes Schneiden
• Echtzeit-Sensorsystem für automatisches Nachschneiden nicht getrennter Bereiche
• Smart-Piercing Steuerung für sofortigen Schneidstart nach dem Anstechen
• Schlackefreier Konturabschluss durch Strahlüberwachung
• Schubladen-Design für schnellen Wechsel von Linsenschutz und Linsen sowie Monitoring gegen Verschmutzung

Höhenregelung

• Kapazitive Höhenabtastung mit segmentiertem Anstechprozess, Kantenerkennung und Schwingungsunterdrückung über Ethernet
• Fortschrittliche Anti-Kollisions-Funktion zum Schutz gegen Kippkollisionen

Laserquelle

• HP-Serie CW-Multimodul-Faserlaser (Raycus) mit hoher elektro-optischer Effizienz und Strahlqualität
• Wartungsarme Auslegung zur Reduzierung von Betriebskosten und Stillstandzeiten

Standardausstattung
Vollständiges System mit FSCUT8000 CNC, HypCut CAD/CAM und CypNest-Unterstützung; Raycus Faserlaser; BLT 6 Autofokus-Schneidkopf; gefilterte Absaugung; automatisches Wechseltischsystem; zentrale Schmierung; Kühleinheit; proportionale Ventile.

Technische Spezifikationen

• Modell: ACE Laser PRO 3015 12R
• Marke: KNUTH
• Arbeitsbereich (Tisch): 3.000 mm × 1.500 mm
• Max. Werkstückgewicht: 1.500 kg
• Verfahrwege (X / Y / Z): 1.550 mm / 3.050 mm / 370 mm
• Eilgang (X / Y / Z): 200 m/min / 200 m/min / 35 m/min
• Wechselzeit Schneidtisch: 18–20 s
• Positionier- / Wiederholgenauigkeit: 0,03 mm/m
• Laser: Faser 12.000 W (konfigurierbar bis 30–40 kW)
• Schnittstärken (typ.): Baustahl 30 mm, Edelstahl 25 mm, Aluminium 18 mm
• Versorgungsspannung: AC 380 V ± 10 %
• Maschinenmaße (L × B × H): 9,54 m × 3,6 m × 2,58 m
• Maschinengewicht: 8.800 kg
• Antriebsleistungen (X / Y / Z): 2,9 kW / 1,3 kW / 0,75 kW
