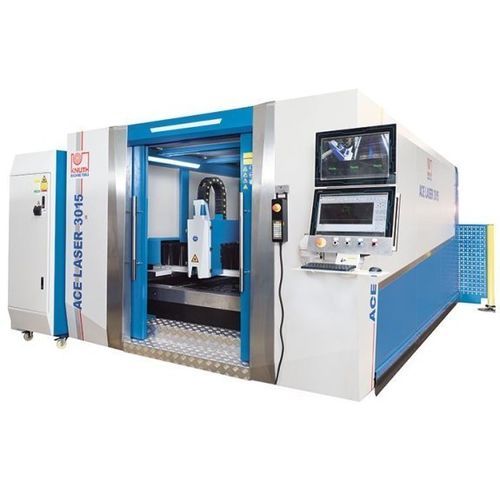

Faserlaser-Schneidemaschine ACE Laser 4020 3.0 R

für Metallfür BlechCNC

Produktbeschreibung
Die ACE Laser Baureihe bietet ein industrielles Laserschneidsystem, das für die Blechbearbeitung von Losgröße 1 bis zur Serienfertigung in Elektronik, Luftfahrt und Automobilbau optimiert ist. Maschinenarchitektur und Serienausstattung unterstützen kontinuierlichen Betrieb, Prozesssteuerung und reproduzierbare Teilequalität.

Hauptmerkmale

• Portalbauweise mit beidseitigen Antrieben und konfigurierbaren Arbeitsbereichen bis 6.000 x 2.000 mm
• Automatisches Wechseltischsystem zum Be- und Entladen während des Schneidens zur Minimierung von Stillstandzeiten
• Gehäuse mit Absaug- und Filtersystem sowie Schutzglasscheiben zur Beobachtung
• RayTools Schneidkopf mit motorischer Fokusverstellung, Kollisionsschutz und Faserstrahlführung
• Raycus Ytterbium-Faserlaser 1.000–6.000 W (3.000 W beim genannten Modell)
• Zahnstangenantrieb und Servomotoren für reproduzierbare Positioniergenauigkeit

Produktdetails

• Gantry-Design für hohe Dynamik und die Verarbeitung großer Blechformate
• Y-Achsen-Portal in Aluminium-Druckguss für reduziertes Gewicht und hohe Steifigkeit
• Thermische Behandlung des geschweißten Maschinenrahmens zur Entspannung und dauerhaften Ausrichtung
• Wartungsarme Präzisionslinearführungen für hohe Schnittgeschwindigkeiten
• Hochpräzise Ritzel-/Zahnstangenantriebe auf X/Y für stabile Positionierung
• Integrierter Staubabscheider und Filtrationseinheit als Standard

Steuerung & Software

• Anwenderfreundliche Bedienoberfläche für den Produktionseinsatz
• Technologiedatenbank mit voreingestellten Schneidparametern und Zyklusbibliothek
• CypCut/CNC-Kompatibilität sowie Softwaretools für Nesting und Prozessparameterauswahl
• Magnet- und Proportionalventile zur Regelung der Schneidgase über die Steuerung

Schneidkopf

• RayTools Schneidkopf mit motorischer Fokuslagenverstellung, integriertem Kollisionsschutz und Höhenüberwachung
• Wartungsarme Strahlführung über flexible Lichtleiterfaser
• Optionale Hochleistungsköpfe (z. B. BOCI) für Anlagen ≥ 6 kW

Laserquellen

• Ytterbium-Faserlaser (Raycus) 1.000–6.000 W; 3.000 W im genannten Modell
• Wartungsarme Laserquelle zur Reduzierung der Betriebskosten; höhere Leistungen auf Anfrage

Technische Daten

• Arbeitsbereich
  Tischmaße: 4.000 mm x 2.000 mm
  Max. Werkstückgewicht: 1.500 kg
  Achsbeschleunigung X/Y: 10 m/s² — Z: 5 m/s²
• Verfahrwege
  Verfahrweg X-Achse: 2.020 mm
  Verfahrweg Y-Achse: 4.050 mm
  Verfahrweg Z-Achse: 100 mm
• Eilgang
  Eilgang: 100 m/min
  Wechselzeit Tisch: 12 s – 17 s
• Genauigkeiten
  Positioniergenauigkeit: 0,03 mm/m
  Wiederholgenauigkeit: 0,02 mm/m
• Laser
  Faserlaser: 3.000 W
  Wellenlänge: 1,08 ± 10% µm
  Max. Strahlleistung: 3.000 W
  Pulsfrequenz: 50 ~ 5k Hz
  Leistungsaufnahme: 12 kW
  Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
  Schneidleistung Baustahl: 18 mm — Edelstahl: 8 mm — Aluminium: 6 mm
• Antriebsleistungen
  X-Achse: 1 kW — Y-Achse: 1,5 kW — Z-Achse: 0,4 kW
• Abmessungen und Gewicht
  Abmessungen (L x B x H): 10,34 m x 4,28 m x 2,2 m
  Gewicht: 9.000 kg
