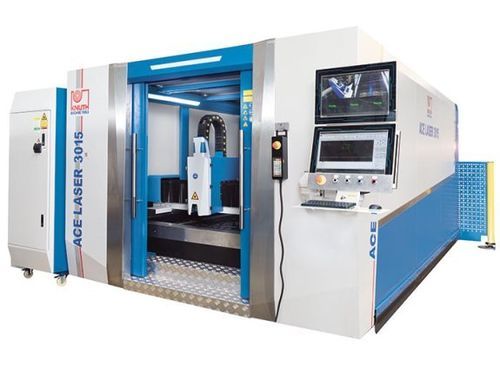

Faserlaser-Schneidemaschine ACE Laser 4020 6.0 R

für Metallfür BlechCNC

Produktübersicht
Die ACE Laser Baureihe bietet Faserlaser-Schneidsysteme für industrielle Anwendungen mit reproduzierbarer Teilequalität. Varianten reichen von Losgröße 1 bis zur Serienfertigung. Die Standardausstattung fördert Sicherheit, Produktivität und die Integration in Fertigungslinien.

Highlights

• Gantry‑Bauweise mit beidseitigem Antrieb
• Komplettes Schneidpaket inkl. Filterabsaugung
• KNUTH-Service: Aufbau, Inbetriebnahme und Wartung

Details / Ausstattung

• Gantry‑Konstruktion mit Antrieb an beiden Seiten; Arbeitsbereiche von 3.000 x 1.500 mm bis 6.000 x 2.000 mm
• Y‑Portal aus Aluminium-Druckguss für geringes Gewicht und hohe Steifigkeit
• Sorgfältig geschweißter und wärmebehandelter Maschinengestell zur Eliminierung von Materialspannungen
• Präzisions-Linearführungen, wartungsarm und für hohe Schnittgeschwindigkeiten ausgelegt
• Präzise Zahnstangenantriebe auf Y- und Z‑Achse für zuverlässige Positionierung
• Servomotoren auf allen Achsen für konstante Bewegungsleistung
• Geschlossenes Maschinengehäuse mit Schutzglasfenstern zur sicheren Beobachtung des Schnittprozesses
• Automatisches Wechseltischsystem ermöglicht Beladen/Entladen während des Schneidens
• Rechtwinkligkeits‑/Quadrat‑Toleranz gemäß DIN EN ISO 9013-1

Steuerung / Software

• Benutzerfreundliche Oberfläche für schnelle Einrichtung
• Technologie-Datenbank mit Schnittparametern und voreingestellten Zyklen
• Softwareunterstützung für Nesting und Prozessparameter-Auswahl
• Magnetventile und Proportionalventile werden über die CNC zur Gasregelung gesteuert

Schneidkopf

• RayTools Schneidkopf mit motorischer Fokusverstellung, integriertem Kollisionsschutz und Höhenkontrolle
• Wartungsarme Strahlführung über flexible Lichtleiterfaser
• Ab 6 kW Einsatz: BOCI Hochleistungs-Schneidkopf für Hochleistungsanwendungen

Laserquellen

• Ytterbium-Faserlaser (Raycus) mit Leistungen von 1.000 bis 6.000 W, wartungsfreundliche Bauweise
• Geringe Betriebs- und Wartungskosten durch Faserlaser-Technologie
• Höhere Leistungen auf Anfrage erhältlich

Technische Daten

• Arbeitsbereich
  Tischmaße: 4.000 mm x 2.000 mm
  Werkstückgewicht (max.): 1.500 kg
  Achsbeschleunigung X/Y: 10 m/s²
  Achsbeschleunigung Z: 5 m/s²
• Verfahrwege
  Verfahrweg X: 2.020 mm
  Verfahrweg Y: 4.050 mm
  Verfahrweg Z: 100 mm
• Eilgang
  Eilgang: 100 m/min
  Wechselzeit Schneidtisch: 12 s - 17 s
• Genauigkeiten
  Positioniergenauigkeit: 0,03 mm/m
  Wiederholgenauigkeit: 0,02 mm/m
• Laser
  Faserlaser: 6.000 W
  Wellenlänge: 1,08 ± 10% µm
  CW‑Strahlleistung max.: 6.000 W
  Pulsfrequenz: 50 ~ 20k Hz
  Leistungsaufnahme: 20 kW
  Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
  Schnittleistung Baustahl: 22 mm
  Edelstahl: 14 mm
  Aluminium: 12 mm
• Antriebsleistungen
  X‑Achse: 1 kW
  Y‑Achse: 1,5 kW
  Z‑Achse: 0,4 kW
• Abmessungen und Gewicht
  Abmessungen (L x B x H): 10,34 m x 4,28 m x 2,2 m
  Gewicht: 9.000 kg
