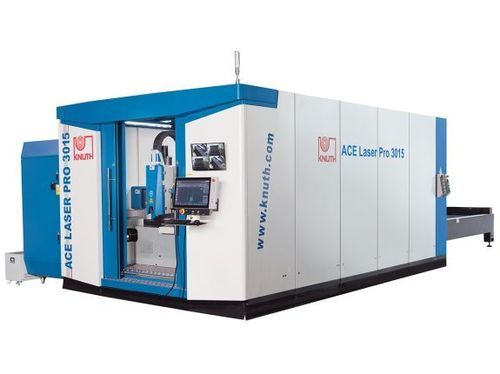

Faserlaser-Schneidemaschine ACE Laser PRO 4020 12R

für Metallfür BlechCNC

Produktbeschreibung
Die ACE Laser PRO Serie sind industrielle Faserlaserschneidsysteme, ausgelegt für leistungsstarke Laserquellen und schwere Werkstücke. Sie optimieren Schneidprozesse und liefern präzise, reproduzierbare Teile – von Losgröße 1 bis zur Großserie in Elektronik, Luftfahrt und Fahrzeugbau.

Highlights

• Faserlaserquellen verfügbar von 12–30 kW
• Wärmebehandelter, verschweißter Maschinengestell für Langzeitstabilität
• Komplettes Schneidpaket mit gefilterter Absaugung
• KNUTH-Service: Lieferung, Installation, Inbetriebnahme und Wartung

Arbeitsbereich
Tischabmessungen: 4.000 mm × 2.000 mm
Max. Werkstückgewicht: 2.500 kg
Achsbeschleunigung X / Y: 15 m/s²
Achsbeschleunigung Z: 15 m/s²

Verfahrwege
Verfahrweg X-Achse: 2.050 mm
Verfahrweg Y-Achse: 4.100 mm
Verfahrweg Z-Achse: 370 mm

Eilgang
Eilgang X / Y: 180 m/min
Eilgang Z: 35 m/min
Wechselzeit Tisch: 20 s – 23 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,03 mm/m

Laser
Faserlaserleistung: 12.000 W (Beispielkonfiguration)
Wellenlänge: 1,08 ± 0,5% µm
Max. Strahlleistung: 12.000 W
Versorgungsspannung: AC 380V ± 10%
Schneidleistung Baustahl: 30 mm
Schneidleistung Edelstahl: 25 mm
Schneidleistung Aluminium: 18 mm

Antriebsleistungen
Antriebsleistung X-Achse: 2,9 kW
Antriebsleistung Y-Achse: 1,3 kW
Antriebsleistung Z-Achse: 0,75 kW

Maße und Gewicht
Außenmaße (L × B × H): 11,54 m × 4,10 m × 2,52 m
Gewicht: 9.288 kg

Produktdetails

• Ausgelegt für Hochleistungs-Laserquellen und hohe Werkstückgewichte
• Arbeitsbereiche wählbar von 3.000 × 1.500 mm bis 6.000 × 2.000 mm
• Wärmebehandelter, sorgfältig verschweißter Maschinenrahmen zur Eliminierung von Fertigungsspannungen
• Präzisions-Linearführungen, wartungsarm für hohe Schnittgeschwindigkeiten
• Hochpräziser Zahnstangenantrieb in X/Y für zuverlässige Positionierung
• Leistungsstarke Servomotoren an allen Achsen für hohe Dynamik
• Gehäuse mit Schutzglasfenstern für sichere Prozessbeobachtung
• Automatisches Wechseltischsystem für simultanes Be- und Entladen und minimale Stillstandzeiten
• Rechtwinkligkeits- und Neigungstoleranzen gemäß DIN EN ISO 9013-1

Steuerung

• FSCUT8000 CNC mit EtherCAT-Bus, entwickelt für Hochleistungsfaserlaser (>8 kW)
• Benutzerfreundliche Bedienoberfläche mit umfangreichen Funktionen
• HypCut-Software für Planung, Terminierung und Produktionsmanagement

Schneidkopf

• BLT 6 Serie: intelligente Schneidköpfe bis 40 kW
• Optimierter Strahlgang, moderne Linsen und doppelter Staubschutz für stabile Leistung
• Smart-Piercing und Auto-Recut für Luft/N2-unterstütztes Schneiden
• Echtzeit-Sensorik erkennt nicht geschnittene Abschnitte und startet automatischen Recut
• Schubladendesign für schnellen Wechsel von Schutzgläsern und Linsen; Überwachung der Schutzlinse

Höhenregelung

• Kapazitiver Höhenregler in FSCUT integriert: Höhenabtastung, segmentiertes Einstechen, Kantenfindung und Vibrationsunterdrückung via Ethernet
• Antikollisionsfunktion zur Vermeidung von Kippkollisionen in der Produktion

Laserquelle

• Raycus HP CW-Multimodul-Faserlaser verfügbar von 4 kW bis 40 kW — hoher elektrooptischer Wirkungsgrad
• Wartungsreduzierte Quellen zur Senkung der Betriebskosten

Technische Daten

• Modell: ACE Laser PRO 4020 12R
• Tischabmessungen: 4.000 × 2.000 mm
• Faserlaserleistung: 12.000 W
• Verfahrwege (X / Y / Z): 2.050 mm / 4.100 mm / 370 mm
• Eilgang X/Y: 180 m/min ; Z: 35 m/min
• Schneidkapazitäten: Baustahl 30 mm; Edelstahl 25 mm; Aluminium 18 mm
• Außenmaße: 11,54 m × 4,10 m × 2,52 m
• Gewicht: 9.288 kg
• Wechselzeit Tisch: 20–23 s
• Positionier- / Wiederholgenauigkeit: 0,03 mm/m
