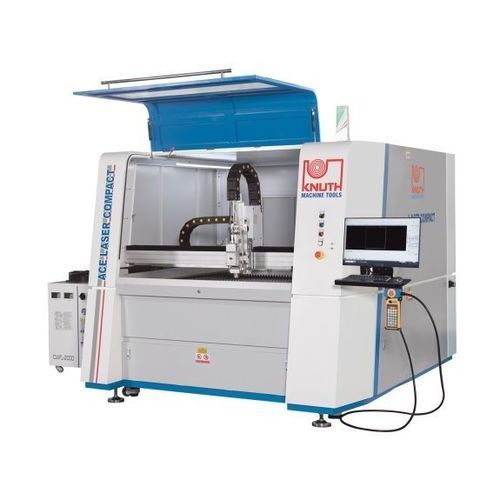

Faserlaser-Schneidemaschine ACE Laser Compact 1313 2.0 R

für Metallfür BlechCNC

Produktbeschreibung
Die ACE Laser Compact 1313 2.0 R ist eine kompakte Laserschneidanlage für die wirtschaftliche Blechbearbeitung in kleinen und mittleren Betrieben. Sie kombiniert ein steifes Maschinengestell, einen servoangetriebenen Portalträger und eine Raycus-Faserlaserquelle für präzise Schnitte bei geringem Platzbedarf und niedrigem Wartungsaufwand.

Highlights

• Kompakte Bauweise für platzbegrenzte Produktionsumgebungen
• Integrierte Nesting- und Schneidsoftware (CypCut)
• Raycus-Faserlaser mit hoher elektrooptischer Effizienz
• RayTools-Schneidkopf mit Autofokus und Kollisionsschutz

Produktmerkmale

• Stabiles, geschweißtes Maschinengestell zur Eliminierung fertigungsbedingter Spannungen
• Portal aus Aluminium-Druckguss mit beidseitigem Servoantrieb für hohe Dynamik
• Wartungsarme Linearführungen auf allen Achsen für dauerhafte Präzision
• Vorgebelastete Kugelgewindetriebe für verbesserte Positioniergenauigkeit
• Vollständig geschlossenes Schneidsystem mit Schutzglasfenster zur Überwachung

Steuerung und Software

• PC-basierte Steuerung mit anwendungsoptimierter Benutzeroberfläche
• Technologiedatenbank mit Schneidparametern und voreingestellten Zyklen für verschiedene Metalle
• Benutzerfreundliche Parameterauswahl und Job-Management
• Magnet- und Proportionalventile zur gasdruckgeregelten Prozesssteuerung

Nesting-Software

• CypCut bietet Konturbearbeitungsfunktionen und Statusanzeige
• Automatisches Nesting zur Reduzierung von Materialverlusten und Zeitersparnis
• Vordefinierte Nesting-Muster für gängige Anwendungen

Schneidkopf

• RayTools-Schneidkopf mit integriertem Kollisionsschutz, Autofokus und Höhenkontrolle
• Fokuslinsen verstellen automatisch im Bereich ±10 mm (25 mm Bereich) mit 0,05 mm Genauigkeit
• Kontinuierliche Fokuskorrektur während Programmausführung
• Einschub-Linsenhalter für schnellen Schutzlinsenwechsel

Laserquelle und Strahlführung

• Ausgestattet mit Raycus-Faserlaserquellen, bekannt für Zuverlässigkeit und Effizienz
• Wartungsarme Strahlführung über flexibles Glasfaserkabel

Technische Daten

• Arbeitsbereich — Tischgröße (L x B): 1.300 mm x 1.300 mm
• Arbeitsbereich — Max. Werkstückgewicht: 250 kg
• Arbeitsbereich — Achsbeschleunigung X / Y: 5 m/s²
• Verfahrwege — Verfahrweg X-Achse: 1.320 mm
• Verfahrwege — Verfahrweg Y-Achse: 1.320 mm
• Verfahrwege — Verfahrweg Z-Achse: 80 mm
• Eilgang — Eilgang: 40 m/min
• Genauigkeiten — Positioniergenauigkeit X / Y: ± 0,03 mm
• Genauigkeiten — Wiederholgenauigkeit X / Y: ± 0,02 mm
• Laser — Faserlaserleistung: 2.000 W (Raycus)
• Laser — Wellenlänge: 1,08 ± 10 % µm
• Laser — Leistungsaufnahme: 7 kW
• Laser — Schneidleistung Baustahl: 16 mm
• Laser — Schneidleistung Edelstahl: 6 mm
• Laser — Schneidleistung Aluminium: 5 mm
• Abmessungen & Gewicht — Abmessungen (L x B x H): 2,52 m x 2,17 m x 1,88 m
• Abmessungen & Gewicht — Gewicht: 2.040 kg
• Modell: ACE Laser Compact 1313 2.0 R
