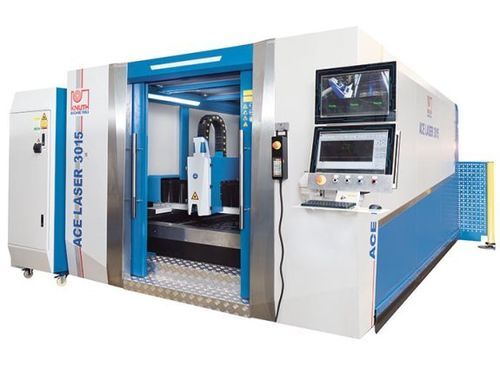

Faserlaser-Schneidemaschine ACE Laser 3015 4.0 R

für Metallfür BlechCNC

Produktüberblick
Die ACE Laser 3015 4.0 R ist eine portalgeführte Faserlaserschneidanlage für industrielle Anwendungen. Mit einer Arbeitsfläche von 3.000 x 1.500 mm und einer Faserlaserleistung von 4.000 W eignet sie sich sowohl für Losgröße 1 als auch für Serienfertigung in Elektronik, Luftfahrt und Automotive.

Highlights

• Portalbauweise mit beidseitigen Antrieben und großen Tischformaten (Standard 3.000 x 1.500 mm; Optionen bis 6.000 x 2.000 mm)
• Automatisches Shuttle-Tischsystem für Be- und Entladen während des Schneidens
• Vollständiges Schnittpaket inkl. Absaug-/Filteranlage und Gas-Konsole

Technische Daten
Arbeitsbereich
Tischabmessungen: 3.000 mm x 1.500 mm
Max. Werkstückgewicht: 1.000 kg
Achsbeschleunigung X / Y: 10 m/s²
Achsbeschleunigung Z: 5 m/s²

Verfahrwege
Verfahrweg X-Achse: 1.520 mm
Verfahrweg Y-Achse: 3.050 mm
Verfahrweg Z-Achse: 100 mm

Eilgang
Eilgang: 100 m/min
Wechselzeit Tisch: 10 s - 15 s

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m
Wiederholgenauigkeit: 0,02 mm/m

Laser
Faserlaserleistung: 4.000 W
Wellenlänge: 1,08 ± 10% µm
Pulsfrequenz: 50 ~ 5.000 Hz
Leistungsaufnahme: 16 kW
Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
Schneidkapazitäten: Baustahl 20 mm; Edelstahl 12 mm; Aluminium 8 mm

Antriebsleistungen
Antriebsleistung X-Achse: 1 kW
Antriebsleistung Y-Achse: 1,5 kW
Antriebsleistung Z-Achse: 0,4 kW

Abmessungen & Gewicht
Gesamtmaße (L x B x H): 9,8 m x 3,7 m x 2,15 m
Maschinengewicht: 8.000 kg

Produktdetails

• Y-Achse als Aluminium-Druckgusskonstruktion für hohe Dynamik und Steifigkeit
• Schweiß- und wärmebehandelter Rahmen zur Minimierung von Materialspannungen und zur Sicherstellung langfristiger Präzision
• Präzisionslinearführungen und hochwertige Zahnstangen-/Ritzelantriebe auf Y/Z
• Servoantriebe auf allen Achsen
• Maschinengehäuse mit Sichtfenstern und Verriegelungen
• Automatisches Wechseltischsystem zur Reduzierung von Stillstandszeiten
• Rechtwinkligkeits-/Quadratheits-Toleranzen gemäß DIN EN ISO 9013-1

Steuerung & Software

• CNC-Steuerung FSCUT2000 mit großem Display und benutzerfreundlicher Oberfläche
• CypCut CAD/CAM und Nesting-Software — Unterstützung für Ai/DXF/PLT/LXD und Materialbibliothek
• Technologiedatenbank mit voreingestellten Schnittparametern
• Regelung der Gasdrücke über Magnet- und Proportionalventile
• Kameraüberwachung und Fernzugriffsoptionen

Schneidkopf

• RayTools Schneidkopf mit motorischer Fokusverstellung, Kollisionsschutz und Höhenregelung
• Wartungsfreie Strahlführung über flexible Lichtleiterfaser
• Alternativ hochleistungsfähige Köpfe (z. B. BOCI) für Leistungen ≥ 6 kW

Laserquellen

• Ytterbium-Faserlaser (Raycus) von 1.000 bis 6.000 W; 4.000 W Standardmodell
• Wartungsarme Laserquelle zur Reduktion der Betriebskosten

Standardausstattung

• Vollständiges CNC-System (FSCUT2000), Fernbedienung, Kameravisualisierung, Fernzugriff
• CypCut CAD/CAM Nesting-Software
• Hochdruck-Schneidkopf mit Autofokus (RayTools)
• Vollschutzgehäuse mit verriegelbaren Türen und Sichtfenstern
• Automatisches Wechseltischsystem
• Filter-/Absauganlage und zentrale Schmierung
• Wasser-Kühlaggregat (Chiller) für Laser
• Automatische Gaskonsole mit Magnetventilen für O2 und N2

Optionen

• Gekühlte Drucklufttrockner, Gasdruckminderer und weiteres Gaszubehör
• Verbrauchsmaterial-Kits für verschiedene Materialien

Technische Merkmale / Zusammenfassung

• Arbeitsbereich: 3.000 x 1.500 mm
• Max. Werkstückgewicht: 1.000 kg
• Faserlaserleistung: 4.000 W
• Schneidleistung: Baustahl 20 mm; Edelstahl 12 mm; Aluminium 8 mm
• Eilgang: 100 m/min
• Positioniergenauigkeit: 0,03 mm/m; Wiederholgenauigkeit: 0,02 mm/m
• Gesamtmaße: 9,8 m x 3,7 m x 2,15 m; Gewicht: 8.000 kg
• Netzanschluss: AC 380V ±10%, 50/60Hz, 3xL+N; Leistungsaufnahme: 16 kW
