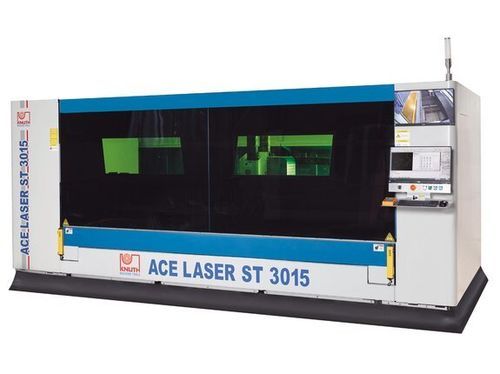

Faserlaser-Schneidemaschine ACE.ST 3015 2.0R

für Aluminiumfür Stahlfür Edelstahl

Übersicht
Die Baureihe ACE.Laser ST umfasst industrielle Faserlaserschneidsysteme, die großformatige Blechbearbeitung auf geringer Standfläche ermöglichen. Die Serienausstattung enthält das komplette Schneidpaket mit gefilterter Absaugung. Der motorisch ausfahrbare Tisch erlaubt ein schnelles Be- und Entladen bei geringem Platzbedarf. Geeignet von Einzelteilfertigung bis zur Großserie in Elektronik, Luft- und Raumfahrt sowie Fahrzeugbau.

Highlights

• Industrielles, kompaktes Layout mit hoher Strahlqualität
• Motorisch herausfahrbarer Schneidtisch für effiziente Werkstück-Handhabung
• Komplettes Schneidpaket mit abgestimmter Filterabsaugung
• KNUTH-Service: Aufbau, Inbetriebnahme und Wartung

Produktdetails

• Großer Arbeitsbereich 3.000 x 1.500 mm, optimiert für Materialausnutzung und kompakte Aufstellung
• Ausfahrbarer Tisch lässt sich aus der Maschinenverkleidung herausfahren für sicheres, schnelles Be-/Entladen
• Auszugmechanik ausgelegt für Lasten bis 1.000 kg in vollständig ausgefahrener Stellung
• Verwindungssteifer Portalträger, beidseitig synchron angetrieben für stabile Bewegung
• Maschine erfüllt Perpendicularitäts- und Squareness-Toleranzen nach DIN EN ISO 9013-1
• Wärmebehandelter Schweißrahmen zur Reduzierung von Eigenspannungen und für dauerhafte Wiederholgenauigkeit
• Präzisions-Linearführungen und hochwertige Zahnstangenantriebe auf X und Y für hohe Schnittgeschwindigkeiten und präzise Positionierung
• Leistungsstarke Servoantriebe für hohe Dynamik, Konturqualität und Produktivität
• Vollständige Umhausung mit Schutzglasfenster zur Beobachtung für Schutz von Bediener und Umgebung
• Handbediengerät serienmäßig für schnelle Einrichtung

Steuerung

• Leistungsfähige CNC mit großem Display und intuitiver Bedienoberfläche
• Zentrale Anzeige aller Maschinenfunktionen und kurze Einarbeitungszeiten
• Zusatzmonitor zur Überwachung von Be- und Entlade- sowie Schneidvorgängen via integrierte Kameras
• Remote-Zugriff für Diagnose und Wartung über Ethernet
• Proportionalventile zur Gasdruckregelung während des Schneidprozesses (parametrierbar in der Steuerung)

Verschachtelungssoftware

• CypCut / CypNest: Verschachtelungs- und Schneidsoftware, unterstützt Ai, DXF, PLT, LXD
• Technologiedatenbank mit Schnittparametern und vordefinierten Zyklen für verschiedene Metalle
• Automatisches Nesting zur Optimierung der Materialausnutzung mit einstellbaren Parametern

Schneidkopf

• Modelle bis 4 kW mit RayTools-Schneidkopf; 6 kW-Versionen mit BOCI BLT
• Integrierter Kollisionsschutz, automatische Fokuslagenverstellung und Höhenregelung
• Kontinuierliche Fokusanpassung entsprechend Materialzustand während Programmausführung
• Wartungsfreundliche Konstruktion für schnelle Servicearbeiten

Laserquelle

• Raycus-Faserlaser mit hoher elektro-optischer Effizienz und stabiler Strahlqualität
• Wartungsarme, langlebige Laserquelle zur Senkung der Betriebskosten
• Wasserkühlung zur thermischen Stabilisierung und zum Schutz beanspruchter Komponenten

Absaugung / Filterung

• Leistungsfähige Filterabsaugung, ausgelegt auf die Laserleistung
• Effiziente Abscheidung von Partikeln und Dämpfen zum Schutz von Bediener, Produktqualität und Maschinenlebensdauer

Technische Daten

• Arbeitsbereich — Tischabmessungen: 3.000 mm x 1.500 mm; Max. Werkstückgewicht: 1.000 kg
• Verfahrwege — X: 1.530 mm; Y: 3.050 mm; Z: 100 mm
• Eilgang — X/Y: 80 m/min; Z: 40 m/min
• Genauigkeiten — Positioniergenauigkeit: 0,03 mm/m; Wiederholgenauigkeit: 0,03 mm/m
• Laser — Faserlaser: 2.000 W; Wellenlänge: 1,08 ± 10% µm; Leistungsaufnahme: 6,5 kW; Schneidvermögen: Baustahl 16 mm; Edelstahl 6 mm; Aluminium 5 mm
• Antriebsleistung — X: 1,7 kW; Y: 2,4 kW; Z: 0,4 kW
• Abmessungen & Gewicht — Gesamtmaße (L x B x H): 4,75 m x 2,26 m x 2,1 m; Gewicht: 5.300 kg
