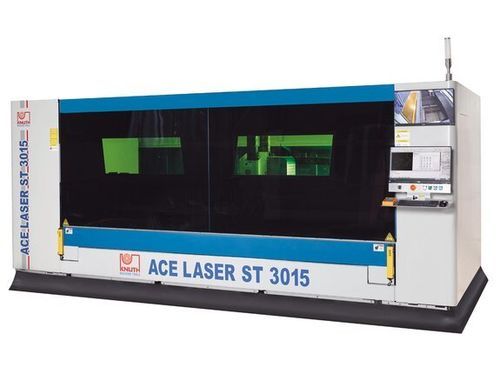

Faserlaser-Schneidemaschine ACE.ST 3015 3.0R

für Metallfür BlechCNC

Produktbeschreibung
Die ACE.Laser ST 3015 3.0R ist eine kompakte industrielle Laserschneidanlage für Großformatbleche mit einer Arbeitsfläche von 3000×1500 mm und einem Faserlaser 3.000 W. Die Maschine wird mit Filterabsaugung und motorisch ausfahrbarem Tisch für effizientes Be- und Entladen geliefert.

Hauptmerkmale

• Arbeitsbereich 3000×1500 mm; Laserleistung konfigurierbar
• Motorisch ausfahrbarer Tisch für schnelles Be- und Entladen
• Komplettes Schneidpaket mit Filterabsaugung
• Aufbau, Inbetriebnahme und Serviceleistungen

Arbeitsbereich
Tischabmessungen: 3.000 mm x 1.500 mm; Max. Werkstückgewicht (Auszugstisch): 1.000 kg

Verfahrwege
Verfahrweg X: 1.530 mm; Y: 3.050 mm; Z: 100 mm

Eilgang
Eilgang X/Y: 80 m/min; Z: 40 m/min

Genauigkeiten
Positioniergenauigkeit: 0,03 mm/m; Wiederholgenauigkeit: 0,03 mm/m

Laser
Faserlaser Nennleistung: 3.000 W; Wellenlänge ≈ 1,08 µm; Max. Strahlleistung: 3.000 W; Leistungsaufnahme: 6,5 kW; Typische Schnittfähigkeiten: Baustahl 18 mm, Edelstahl 8 mm, Aluminium 6 mm

Antriebsleistungen
X-Achse: 1,7 kW; Y-Achse: 2,4 kW; Z-Achse: 0,4 kW

Maße und Gewicht
Abmessungen (L×B×H): 4,75 m x 2,26 m x 2,1 m; Gewicht: 5.300 kg

Produktdetails

• Ausziehbarer Arbeitstisch auf robustem Auszug; Tragfähigkeit bis 1.000 kg im ausgezogenen Zustand
• Verwindungssteifes Portal, beidseitig synchron angetrieben
• Wärmebehandelter geschweißter Maschinengestell zur Spannungsbeseitigung und Wiederholgenauigkeit
• Präzisions-Linearführungen und Zahnstangenantrieb für geringe Wartung und genaue Positionierung
• Geschlossene Maschinenverkleidung mit Sichtfenster und Handbediengerät für die Einrichtung

Steuerung

• Leistungsfähige CNC mit großem Display und intuitiver Bedienoberfläche
• Zentrale Darstellung aller Maschinenfunktionen und kurze Einarbeitungszeit
• Zusatzmonitor und integrierte Kameras zur Überwachung; Ethernet-Zugang für Diagnose
• Proportionalventile zur Regelung der Schneidgase

Nesting-Software

• CypCut: unterstützt Ai, DXF, PLT, LXD
• Technologiedatenbank mit vordefinierten Schnittparametern und Zyklen
• Automatische Verschachtelung zur Materialoptimierung

Schneidkopf

• Bis 4 kW: RayTools Schneidkopf; 6 kW: BOCI BLT
• Integrierter Kollisionsschutz, automatische Fokuspositionierung und Höhenregelung
• Kontinuierliche Fokusanpassung während Programmausführung

Laserquelle

• Raycus Faserlaser mit hoher elektro-optischer Effizienz und guter Strahlqualität
• Wartungsarmes Design und Wasserkühlung zur thermischen Stabilität

Absaugung

• Gefilterte Filterabsaugung abgestimmt auf Laserleistung
• Effiziente Entfernung von Partikeln und Dämpfen zum Schutz von Bedienern und Produktqualität

Standardausstattung

• FSCUT2000 CNC mit Fernbedienung und 2 Kameras
• CypCut Software
• Autofocus-Schneidkopf (modellabhängig), Absaugungssystem und Wasserkühlung
• Betriebsanleitung

Optionen

• Kältemitteltrockner für Druckluft, Druckminderer für O2/N2, erweiterte Absaugoptionen

Charakteristiken / Technische Spezifikationen

• Modell: ACE.Laser ST 3015 3.0R
• Arbeitsbereich: 3.000×1.500 mm
• Max. Werkstückgewicht: 1.000 kg
• Verfahrwege X/Y/Z: 1.530 / 3.050 / 100 mm
• Eilgang X/Y: 80 m/min; Z: 40 m/min
• Positionier- / Wiederholgenauigkeit: 0,03 mm/m
• Faserlaser: 3.000 W; Leistungsaufnahme: 6,5 kW
• Schnittstärken: Baustahl 18 mm; Edelstahl 8 mm; Aluminium 6 mm
• Abmessungen (L×B×H): 4,75 m x 2,26 m x 2,1 m; Gewicht: 5.300 kg
