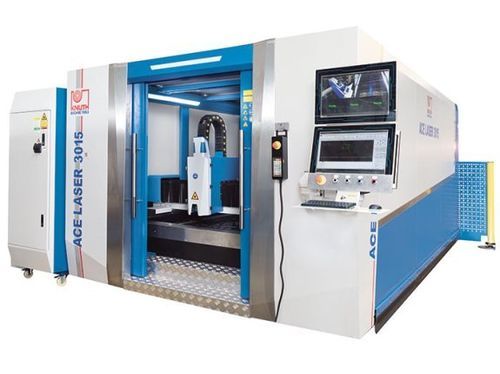

Faserlaser-Schneidemaschine ACE Laser 6020 3.0 R

für Metallfür BlechCNC

Produktbeschreibung
Die ACE-Laser Baureihe ist eine faserlaserbasierte Schneidanlage für die industrielle Blechbearbeitung und bietet präzise Teilequalität, hohe Produktivität und umfangreiche Automatisierungsoptionen. Umfangreiche Serienausstattung und ein automatisches Wechseltischsystem ermöglichen effiziente Fertigungsabläufe vom Einzelteil bis zur Großserie in Elektronik, Luftfahrt und Automobilbau.

Produkt-Highlights

• Gantry-Bauweise mit beidseitigem Antrieb und großem Arbeitsbereich
• Automatisches Wechseltischsystem zum Be- und Entladen während des Schneidens reduziert Stillstandszeiten
• Komplettes Absaug- und Filtersystem; Maschinenverkleidung mit Schutzglas zur Prozessbeobachtung

Produktdetails

• Y-Achs-Portal in Aluminiumdruckguss: geringes Gewicht, hohe Steifigkeit und sehr gute Dynamik
• Maschinengestell sorgfältig geschweißt und thermisch behandelt zur Spannungsfreiheit und dauerhaften Genauigkeit
• Präzisions-Linearführungen und hochpräzise Zahnstangen-/Ritzel-Antriebe auf Y/Z für zuverlässige Positionierung bei hohen Schnittgeschwindigkeiten
• Kraftvolle Servomotoren auf allen Achsen; wartungsfreie Faserstrahlführung
• Automatisches Wechseltischsystem minimiert Produktionsnebenzeiten durch zeitgleiches Laden/Entladen
• Rechtwinkligkeits-/Quadrattoleranzen nach DIN EN ISO 9013-1

Steuerung & Software

• Bedienerfreundliche CNC-Steuerung mit großem Display und Technologiedatenbank mit voreingestellten Schneidparametern
• CypCut/CypNest CAD/CAM-Funktionen: Materialbibliothek, Nesting, Unterstützung für Ai/DXF/PLT/LXD und Anpassung der Laserleistung in Echtzeit
• Ethernet-Zugang für Diagnose und optionale Kameramonitoring-Funktionen
• Gasmengensteuerung über Magnet- und Proportionalventile (in der Steuerung einstellbar)

Schneidkopf

• RayTools-Schneidkopf mit motorischer Fokuslagenverstellung, integriertem Kollisionsschutz und Höhenregelung
• Wartungsarme Strahlführung über flexible Lichtwellenleiter
• BOCI-Schneidkopfoption für höhere Leistungen (ab ≈6 kW)

Laserquelle

• Ytterbium-Faserlaser (Raycus) verfügbar von 1.000 W bis 6.000 W; Standardausführung: 3.000 W
• Langlebige, wartungsarme Laserquelle zur Reduzierung der Betriebskosten; höhere Leistungen auf Anfrage

Technische Daten

• Modell: ACE Laser 6020 3.0 R
• Arbeitsbereich — Tischabmessungen: 6.000 mm x 2.000 mm; Max. Werkstückgewicht: 2.000 kg
• Verfahrwege — X: 2.020 mm; Y: 6.050 mm; Z: 120 mm
• Eilgang: 80 m/min; Wechselzeit Tisch: 15 s - 20 s
• Positioniergenauigkeit: 0,05 mm/m; Wiederholgenauigkeit: 0,03 mm/m
• Laser — Faserlaser: 3.000 W; Wellenlänge: 1,08 ± 10% µm; Leistungsaufnahme: 12 kW; Versorgungsspannung: AC 380V ± 10%, 50/60Hz, 3xL+N
• Schneidleistungen — Baustahl: 18 mm; Edelstahl: 6 mm; Aluminium: 5 mm
• Antriebsleistungen — X: 2 kW; Y: 2 kW; Z: 0,4 kW
• Maschinenmaße (L x B x H): 16,3 m x 4,74 m x 2,15 m; Gewicht: 17.800 kg
